*Информация о модели представлена в таблице ниже
Произведено в Узбекистане
Продукт сертицифирован
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.

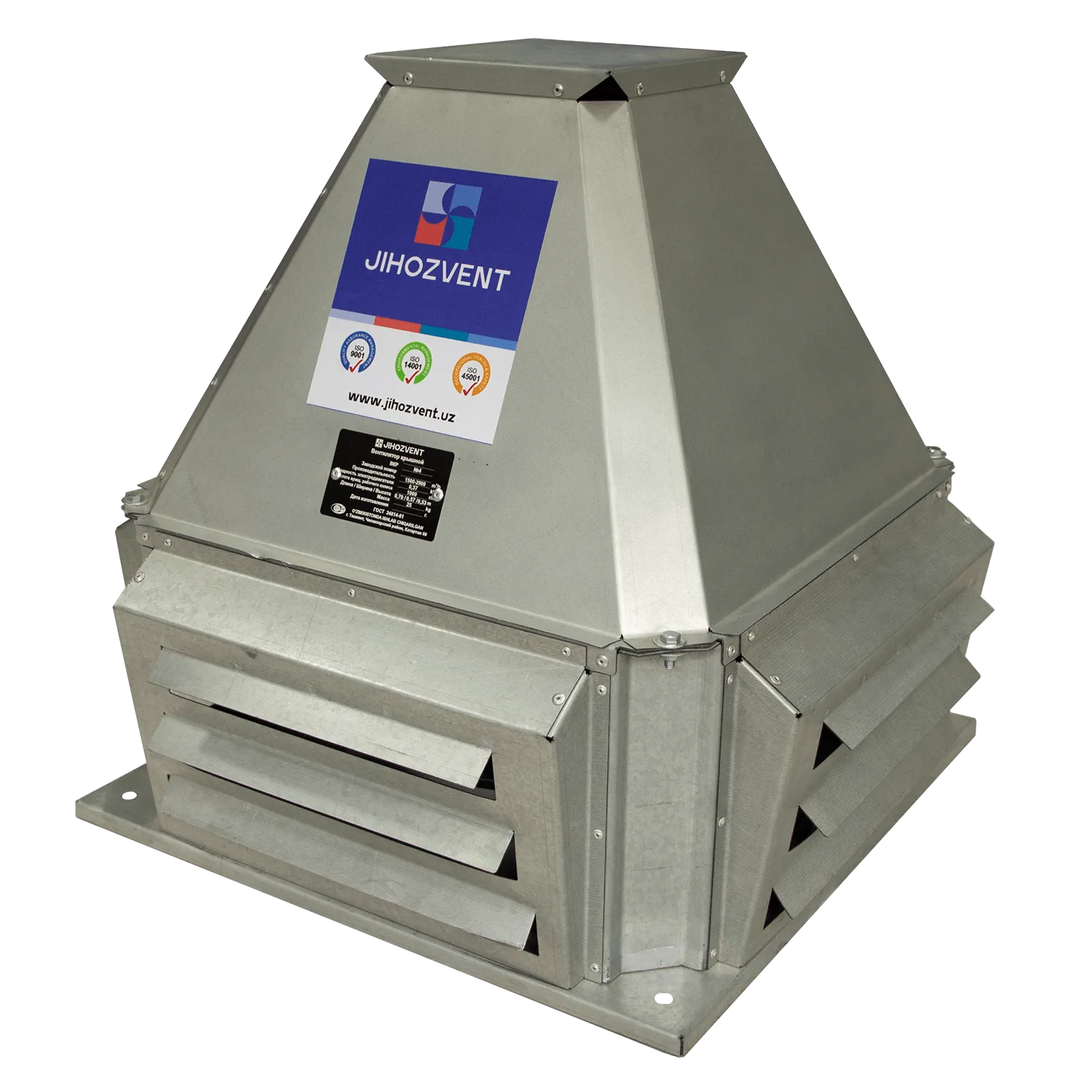

Вентиляторы ВКР представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет корпус, защитный кожух и опорную раму, изготовленные из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленное из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение имеет конструкцию с выбросом воздуха в сторону. Опционально вентилятор может быть изготовлен в комплекте с монтажным стаканом и поддоном сбора конденсата. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | |
| ВКР-2,5 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВКР-3,15 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВКР-4 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВКР-5 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВКР-6,3 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВКР-8 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВКР-10 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВКР-12,5 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
Модельный ряд и краткие технические характеристики.
Технические характеристики
| Модель | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-2,5 | 0,12 | 1500 | 480-980 | 193-96 | |
| ВКР-2,5 | 0,18 | 1500 | 480-980 | 193-96 | |
| ВКР-2,5 | 0,25 | 1500 | 480-980 | 193-96 | |
| ВКР-2,5 | 0,55 | 3000 | 960-1970 | 740-380 | |
| ВКР-2,5 | 0,75 | 3000 | 960-1970 | 740-380 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 58 | 61 | 69 | 62 | 60 | 58 | 50 | 41 | 67 |
Частота вращения, 1500 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 72 | 73 | 76 | 84 | 77 | 75 | 73 | 65 | 84 |
Частота вращения, 3000 об/мин.
Пример обозначения:
ВКР-5-О-2,2/1500-ПД-МС-У1
♦ ВКР - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 2,2/1500 - Электродвигатель кВт/об.мин.
♦ ПД - Наличие поддона
♦ МС - Наличие монтажного стакана
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВКР представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет корпус, защитный кожух и опорную раму, изготовленные из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленное из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение имеет конструкцию с выбросом воздуха в сторону. Опционально вентилятор может быть изготовлен в комплекте с монтажным стаканом и поддоном сбора конденсата. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | |
| ВКР-2,5 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВКР-3,15 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВКР-4 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВКР-5 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВКР-6,3 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВКР-8 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВКР-10 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВКР-12,5 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
Модельный ряд и краткие технические характеристики.
Технические характеристики
| Модель | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-3,15 | 0,25 | 1500 | 1000-1950 | 315-163 | |
| ВКР-3,15 | 0,37 | 1500 | 1000-1950 | 315-163 | |
| ВКР-3,15 | 1,5 | 3000 | 2000-3750 | 1250-650 | |
| ВКР-3,15 | 2,2 | 3000 | 2000-3750 | 1250-650 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 66 | 68 | 76 | 69 | 67 | 65 | 57 | 48 | 74 |
Частота вращения, 1500 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 79 | 81 | 84 | 92 | 85 | 83 | 81 | 73 | 92 |
Частота вращения, 3000 об/мин.
Пример обозначения:
ВКР-5-О-2,2/1500-ПД-МС-У1
♦ ВКР - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 2,2/1500 - Электродвигатель кВт/об.мин.
♦ ПД - Наличие поддона
♦ МС - Наличие монтажного стакана
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВКР представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет корпус, защитный кожух и опорную раму, изготовленные из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленное из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение имеет конструкцию с выбросом воздуха в сторону. Опционально вентилятор может быть изготовлен в комплекте с монтажным стаканом и поддоном сбора конденсата. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | |
| ВКР-2,5 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВКР-3,15 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВКР-4 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВКР-5 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВКР-6,3 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВКР-8 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВКР-10 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВКР-12,5 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
Модельный ряд и краткие технические характеристики.
Технические характеристики
| Модель | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-4 | 0,25 | 1000 | 1250-2950 | 230-130 | |
| ВКР-4 | 0,37 | 1000 | 1250-2950 | 230-130 | |
| ВКР-4 | 0,75 | 1500 | 1850-4300 | 520-290 | |
| ВКР-4 | 1,1 | 1500 | 1850-4300 | 520-290 | |
| ВКР-4 | 5,5 | 3000 | 3800-8800 | 2100-1190 | |
| ВКР-4 | 7,5 | 3000 | 3800-8800 | 2100-1190 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 69 | 68 | 74 | 70 | 64 | 60 | 51 | 46 | 77 |
Частота вращения, 1000 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 74 | 77 | 85 | 78 | 76 | 74 | 66 | 57 | 82 |
Частота вращения, 1500 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 87 | 90 | 93 | 101 | 94 | 92 | 90 | 82 | 101 |
Частота вращения, 3000 об/мин.
Пример обозначения:
ВКР-5-О-2,2/1500-ПД-МС-У1
♦ ВКР - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 2,2/1500 - Электродвигатель кВт/об.мин.
♦ ПД - Наличие поддона
♦ МС - Наличие монтажного стакана
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВКР представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет корпус, защитный кожух и опорную раму, изготовленные из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленное из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение имеет конструкцию с выбросом воздуха в сторону. Опционально вентилятор может быть изготовлен в комплекте с монтажным стаканом и поддоном сбора конденсата. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | |
| ВКР-2,5 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВКР-3,15 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВКР-4 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВКР-5 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВКР-6,3 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВКР-8 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВКР-10 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВКР-12,5 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
Модельный ряд и краткие технические характеристики.
Технические характеристики
| Модель | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-5 | 0,55 | 1000 | 2600-3600 | 370-350 | |
| ВКР-5 | 0,75 | 1000 | 2600-5100 | 370-195 | |
| ВКР-5 | 2,2 | 1500 | 3950-7900 | 860-440 | |
| ВКР-5 | 3,0 | 1500 | 3950-7900 | 860-440 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 71 | 73 | 81 | 74 | 72 | 70 | 62 | 53 | 78 |
Частота вращения, 1000 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 80 | 84 | 92 | 85 | 83 | 81 | 73 | 64 | 89 |
Частота вращения, 1500 об/мин.
Пример обозначения:
ВКР-5-О-2,2/1500-ПД-МС-У1
♦ ВКР - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 2,2/1500 - Электродвигатель кВт/об.мин.
♦ ПД - Наличие поддона
♦ МС - Наличие монтажного стакана
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВКР представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет корпус, защитный кожух и опорную раму, изготовленные из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленное из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение имеет конструкцию с выбросом воздуха в сторону. Опционально вентилятор может быть изготовлен в комплекте с монтажным стаканом и поддоном сбора конденсата. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | |
| ВКР-2,5 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВКР-3,15 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВКР-4 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВКР-5 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВКР-6,3 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВКР-8 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВКР-10 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВКР-12,5 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
Модельный ряд и краткие технические характеристики.
Технические характеристики
| Модель | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-6,3 | 2,2 | 1000 | 5200-10500 | 600-310 | |
| ВКР-6,3 | 3,0 | 1000 | 5200-10500 | 600-310 | |
| ВКР-6,3 | 5,5 | 1500 | 8000-12000 | 1380-1200 | |
| ВКР-6,3 | 7,5 | 1500 | 8000-15800 | 1380-710 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 79 | 81 | 89 | 82 | 80 | 73 | 70 | 61 | 86 |
Частота вращения, 1000 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 90 | 92 | 100 | 93 | 91 | 89 | 81 | 72 | 97 |
Частота вращения, 1500 об/мин.
Пример обозначения:
ВКР-5-О-2,2/1500-ПД-МС-У1
♦ ВКР - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 2,2/1500 - Электродвигатель кВт/об.мин.
♦ ПД - Наличие поддона
♦ МС - Наличие монтажного стакана
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВКР представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет корпус, защитный кожух и опорную раму, изготовленные из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленное из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение имеет конструкцию с выбросом воздуха в сторону. Опционально вентилятор может быть изготовлен в комплекте с монтажным стаканом и поддоном сбора конденсата. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | |
| ВКР-2,5 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВКР-3,15 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВКР-4 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВКР-5 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВКР-6,3 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВКР-8 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВКР-10 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВКР-12,5 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
Модельный ряд и краткие технические характеристики.
Технические характеристики
| Модель | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-8 | 2,2 | 750 | 8200-15300 | 550-430 | |
| ВКР-8 | 3,0 | 750 | 8200-15300 | 550-430 | |
| ВКР-8 | 5,5 | 1000 | 11100-21600 | 990-640 | |
| ВКР-8 | 7,5 | 1000 | 11100-21600 | 990-640 | |
| ВКР-8 | 18,5 | 1500 | 17100-32400 | 2150-1400 | |
| ВКР-8 | 22,0 | 1500 | 17100-32400 | 2150-1400 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 84 | 82 | 90 | 84 | 76 | 74 | 65 | 60 | 91 |
Частота вращения, 750 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 89 | 91 | 99 | 92 | 90 | 88 | 80 | 71 | 96 |
Частота вращения, 1000 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 91 | 93 | 103 | 95 | 93 | 92 | 83 | 75 | 99 |
Частота вращения, 1500 об/мин.
Пример обозначения:
ВКР-5-О-2,2/1500-ПД-МС-У1
♦ ВКР - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 2,2/1500 - Электродвигатель кВт/об.мин.
♦ ПД - Наличие поддона
♦ МС - Наличие монтажного стакана
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВКР представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет корпус, защитный кожух и опорную раму, изготовленные из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленное из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение имеет конструкцию с выбросом воздуха в сторону. Опционально вентилятор может быть изготовлен в комплекте с монтажным стаканом и поддоном сбора конденсата. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | |
| ВКР-2,5 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВКР-3,15 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВКР-4 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВКР-5 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВКР-6,3 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВКР-8 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВКР-10 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВКР-12,5 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
Модельный ряд и краткие технические характеристики.
Технические характеристики
| Модель | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-10 | 7,5 | 750 | 15900-31500 | 860-450 | |
| ВКР-10 | 11,0 | 750 | 15900-31500 | 860-450 | |
| ВКР-10 | 18,5 | 1000 | 21500-42000 | 1500-790 | |
| ВКР-10 | 22,0 | 1000 | 21500-42000 | 1500-790 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 91 | 94 | 90 | 88 | 85 | 80 | 73 | 64 | 90 |
Частота вращения, 750 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 92 | 95 | 100 | 96 | 94 | 91 | 86 | 79 | 99 |
Частота вращения, 1000 об/мин.
Пример обозначения:
ВКР-5-О-2,2/1500-ПД-МС-У1
♦ ВКР - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 2,2/1500 - Электродвигатель кВт/об.мин.
♦ ПД - Наличие поддона
♦ МС - Наличие монтажного стакана
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВКР представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет корпус, защитный кожух и опорную раму, изготовленные из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленное из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение имеет конструкцию с выбросом воздуха в сторону. Опционально вентилятор может быть изготовлен в комплекте с монтажным стаканом и поддоном сбора конденсата. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | |
| ВКР-2,5 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВКР-3,15 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВКР-4 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВКР-5 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВКР-6,3 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВКР-8 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВКР-10 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВКР-12,5 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
Модельный ряд и краткие технические характеристики.
Технические характеристики
| Модель | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | ||||
| ВКР-12,5 | 22,0 | 750 | 31100-61500 | 1350-700 | |
| ВКР-12,5 | 30,0 | 750 | 31100-61500 | 1350-700 | |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 98 | 101 | 97 | 95 | 92 | 87 | 80 | 71 | 97 |
Частота вращения, 750 об/мин.
Пример обозначения:
ВКР-5-О-2,2/1500-ПД-МС-У1
♦ ВКР - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 2,2/1500 - Электродвигатель кВт/об.мин.
♦ ПД - Наличие поддона
♦ МС - Наличие монтажного стакана
♦ У1 - Климатическое исполнение по ГОСТ 115150
