*Информация о модели представлена в таблице ниже
Произведено в Узбекистане
Продукт сертицифирован

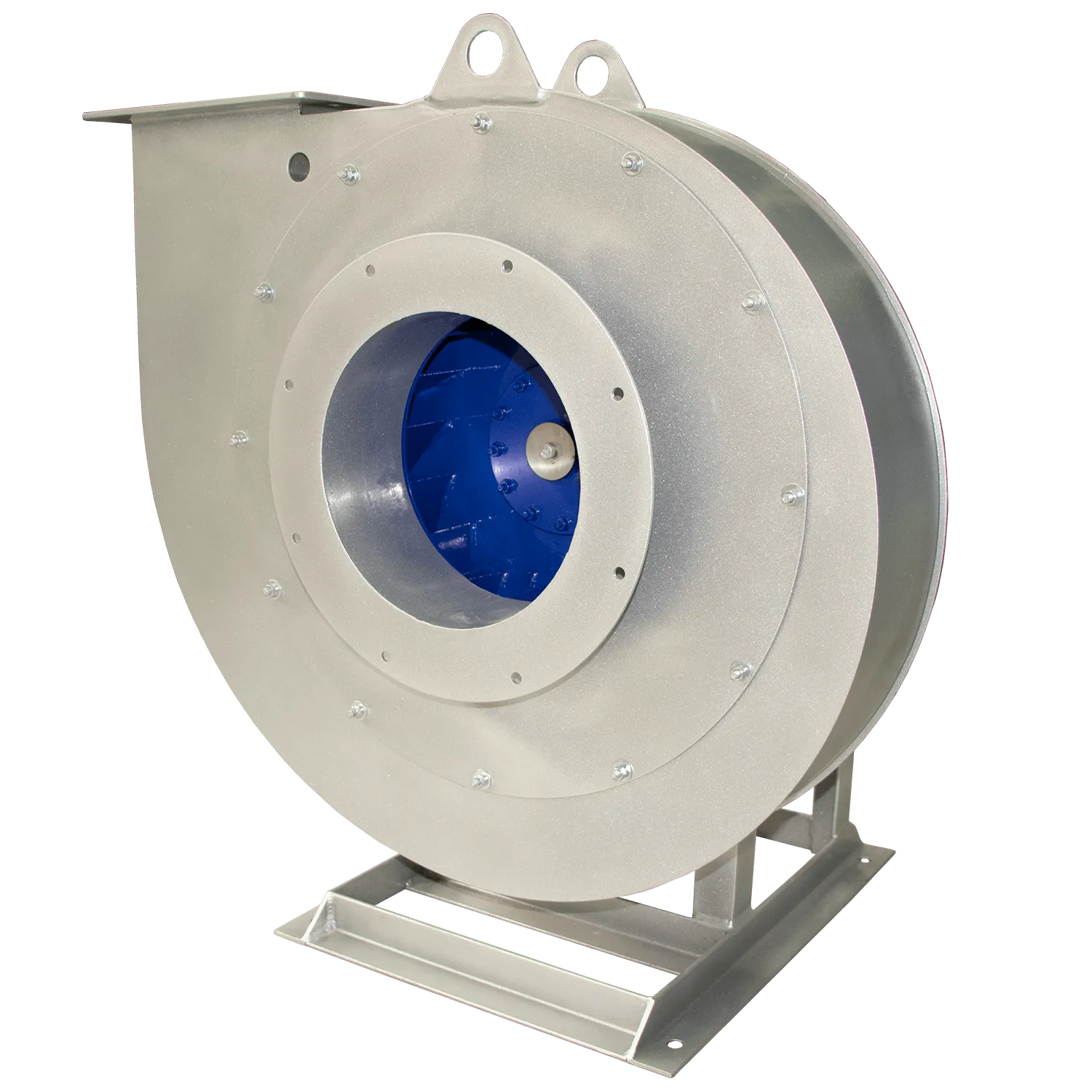

Вентилятор относится к вентиляторам высокого давления, одностороннего всасывания, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВВД, ВР 132-30, ВР 120-28.
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 6-28 представлены 11 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 16-тью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 6-28-4 | 1 | 0,37-3,0 | 1500/3000 | 468-1260/1008-2700 | 680-550/3000-2500 |
| ВР 6-28-4,5 | 1 | 0,75-5,5 | 1500/3000 | 648-1872/1368-3960 | 890-690/3750-3000 |
| ВР 6-28-5 | 1 | 1,1-11,0 | 1500/3000 | 900-2664/1800-5436 | 1100-860/4750-3500 |
| ВР 6-28-5,6 | 1 | 2,2-18,5 | 1500/3000 | 1260-3600/2700-7920 | 1420-1100/6100-4500 |
| ВР 6-28-6,3 | 1 | 4,0-30,0 | 1500/3000 | 1800-5220/3600-10800 | 1820-1450/7500-6000 |
| ВР 6-28-7,1 | 1 | 7,5-55,0 | 1500/3000 | 2520-7560/5400-15840 | 2300-1800/9850-7600 |
| ВР 6-28-8 | 1 | 11,0-90,0 | 1500/3000 | 3780-10800/7740-22140 | 3050-2400/13000-10000 |
| ВР 6-28-9 | 1 | 22,0-160,0 | 1500/3000 | 5400-16200/10800-32400 | 3850-3000/16000-13000 |
| ВР 6-28-10 | 1 | 37,0 | 1500 | 7560-21600 | 4800-3800 |
| ВР 6-28-11,2 | 1 | 18,5-75,0 | 1000/1500 | 6840-19980/10800-30600 | 2700-2100/6150-4850 |
| ВР 6-28-12,5 | 1 | 37,0-110,0 | 1000/1500 | 9900-28440/14760-42480 | 3300-2700/7550-6100 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-4 | 1 | 0,37 | 1500 | 468-1260 | 680-550 | 53 | ДО-39 | 4 |
| ВР 6-28-4 | 1 | 3,0 | 3000 | 1008-2700 | 3000-2500 | 65 | ДО-39 | 4 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 75 | 79 | 80 | 82 | 78 | 74 | 70 | 62 | 82 |
Частота вращения, 1500 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 78 | 81 | 82 | 85 | 80 | 76 | 72 | 64 | 86 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 6-28-4 | 0,37/1500 | 240 | 380 | 267 | 110 | 400 |
| ВР 6-28-4 | 3,0/3000 | 240 | 380 | 267 | 110 | 480 |
| ВР 6-28-4,5 | 0,75/1500 | 270 | 430 | 295 | 125 | 450 |
| ВР 6-28-4,5 | 5,5/3000 | 270 | 430 | 295 | 125 | 550 |
| ВР 6-28-5 | 1,1/1500 | 300 | 470 | 325 | 140 | 470 |
| ВР 6-28-5 | 11,0/3000 | 30 | 470 | 325 | 140 | 660 |
| ВР 6-28-5,6 | 2,2/1500 | 335 | 530 | 360 | 155 | 550 |
| ВР 6-28-5,6 | 18,5/3000 | 335 | 530 | 360 | 155 | 830 |
| ВР 6-28-6,3 | 4,0/1500 | 380 | 580 | 400 | 175 | 620 |
| ВР 6-28-6,3 | 30,0/3000 | 380 | 580 | 400 | 175 | 870 |
| ВР 6-28-7,1 | 7,5/1500 | 425 | 670 | 460 | 195 | 700 |
| ВР 6-28-7,1 | 55,0/3000 | 425 | 670 | 460 | 195 | 1100 |
| ВР 6-28-8 | 11,0/1500 | 480 | 730 | 513 | 220 | 770 |
| ВР 6-28-8 | 90,0/3000 | 480 | 730 | 513 | 220 | 1150 |
| ВР 6-28-9 | 22,0/1500 | 540 | 820 | 570 | 250 | 1000 |
| ВР 6-28-9 | 160,0/3000 | 540 | 820 | 570 | 250 | 1450 |
| ВР 6-28-10 | 37,0/1500 | 600 | 900 | 630 | 275 | 1200 |
| ВР 6-28-11,2 | 18,5/1000 | 670 | 1000 | 703 | 300 | 1050 |
| ВР 6-28-11,2 | 75,0/1500 | 670 | 1000 | 703 | 300 | 1250 |
| ВР 6-28-12,5 | 37,0/1000 | 750 | 1100 | 780 | 340 | 1240 |
| ВР 6-28-12,5 | 110,0/1500 | 750 | 1100 | 780 | 340 | 1500 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 6-28-4 | 0,37/1500 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 315 | 72 | 12 | 4 |
| ВР 6-28-4 | 3,0/3000 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 385 | 72 | 12 | 6 |
| ВР 6-28-4,5 | 0,75/1500 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 360 | 80 | 14 | 6 |
| ВР 6-28-4,5 | 5,5/3000 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 430 | 80 | 14 | 6 |
| ВР 6-28-5 | 1,1/1500 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 385 | 90 | 14 | 6 |
| ВР 6-28-5 | 11,0/3000 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 535 | 90 | 14 | 6 |
| ВР 6-28-5,6 | 2,2/1500 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 450 | 100 | 16 | 6 |
| ВР 6-28-5,6 | 18,5/3000 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 650 | 100 | 16 | 6 |
| ВР 6-28-6,3 | 4,0/1500 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 530 | 125 | 16 | 6 |
| ВР 6-28-6,3 | 30,0/3000 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 730 | 125 | 16 | 6 |
| ВР 6-28-7,1 | 7,5/1500 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 600 | 135 | 18 | 6 |
| ВР 6-28-7,1 | 55,0/3000 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 850 | 135 | 18 | 6 |
| ВР 6-28-8 | 11,0/1500 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 640 | 150 | 18 | 4 |
| ВР 6-28-8 | 90,0/3000 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 960 | 150 | 18 | 6 |
| ВР 6-28-9 | 22,0/1500 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 790 | 165 | 18 | 6 |
| ВР 6-28-9 | 160,0/3000 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 1080 | 165 | 18 | 6 |
| ВР 6-28-10 | 37,0/1500 | 500 | 570 | 13 | 12 | 400 | 300 | 440 | 342 | 110 | 114 | 13 | 14 | 800 | 900 | 190 | 20 | 6 |
| ВР 6-28-11,2 | 18,5/1000 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 900 | 210 | 20 | 6 |
| ВР 6-28-11,2 | 75,0/1500 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 1040 | 210 | 20 | 6 |
| ВР 6-28-12,5 | 37,0/1000 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1060 | 230 | 20 | 6 |
| ВР 6-28-12,5 | 110,0/1500 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1200 | 230 | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 6-28-5-О-1-1,1/1500-Пр0-У1
♦ ВР 6-28 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к вентиляторам высокого давления, одностороннего всасывания, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВВД, ВР 132-30, ВР 120-28.
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 6-28 представлены 11 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 16-тью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 6-28-4 | 1 | 0,37-3,0 | 1500/3000 | 468-1260/1008-2700 | 680-550/3000-2500 |
| ВР 6-28-4,5 | 1 | 0,75-5,5 | 1500/3000 | 648-1872/1368-3960 | 890-690/3750-3000 |
| ВР 6-28-5 | 1 | 1,1-11,0 | 1500/3000 | 900-2664/1800-5436 | 1100-860/4750-3500 |
| ВР 6-28-5,6 | 1 | 2,2-18,5 | 1500/3000 | 1260-3600/2700-7920 | 1420-1100/6100-4500 |
| ВР 6-28-6,3 | 1 | 4,0-30,0 | 1500/3000 | 1800-5220/3600-10800 | 1820-1450/7500-6000 |
| ВР 6-28-7,1 | 1 | 7,5-55,0 | 1500/3000 | 2520-7560/5400-15840 | 2300-1800/9850-7600 |
| ВР 6-28-8 | 1 | 11,0-90,0 | 1500/3000 | 3780-10800/7740-22140 | 3050-2400/13000-10000 |
| ВР 6-28-9 | 1 | 22,0-160,0 | 1500/3000 | 5400-16200/10800-32400 | 3850-3000/16000-13000 |
| ВР 6-28-10 | 1 | 37,0 | 1500 | 7560-21600 | 4800-3800 |
| ВР 6-28-11,2 | 1 | 18,5-75,0 | 1000/1500 | 6840-19980/10800-30600 | 2700-2100/6150-4850 |
| ВР 6-28-12,5 | 1 | 37,0-110,0 | 1000/1500 | 9900-28440/14760-42480 | 3300-2700/7550-6100 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-4,5 | 1 | 0,75 | 1500 | 648-1872 | 890-690 | 65 | ДО-39 | 4 |
| ВР 6-28-4,5 | 1 | 5,5 | 3000 | 1368-3960 | 3750-3000 | 90 | ДО-39 | 4 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 80 | 83 | 84 | 88 | 82 | 79 | 74 | 66 | 88 |
Частота вращения, 1500 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 84 | 86 | 95 | 96 | 99 | 94 | 90 | 86 | 96 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 6-28-4 | 0,37/1500 | 240 | 380 | 267 | 110 | 400 |
| ВР 6-28-4 | 3,0/3000 | 240 | 380 | 267 | 110 | 480 |
| ВР 6-28-4,5 | 0,75/1500 | 270 | 430 | 295 | 125 | 450 |
| ВР 6-28-4,5 | 5,5/3000 | 270 | 430 | 295 | 125 | 550 |
| ВР 6-28-5 | 1,1/1500 | 300 | 470 | 325 | 140 | 470 |
| ВР 6-28-5 | 11,0/3000 | 30 | 470 | 325 | 140 | 660 |
| ВР 6-28-5,6 | 2,2/1500 | 335 | 530 | 360 | 155 | 550 |
| ВР 6-28-5,6 | 18,5/3000 | 335 | 530 | 360 | 155 | 830 |
| ВР 6-28-6,3 | 4,0/1500 | 380 | 580 | 400 | 175 | 620 |
| ВР 6-28-6,3 | 30,0/3000 | 380 | 580 | 400 | 175 | 870 |
| ВР 6-28-7,1 | 7,5/1500 | 425 | 670 | 460 | 195 | 700 |
| ВР 6-28-7,1 | 55,0/3000 | 425 | 670 | 460 | 195 | 1100 |
| ВР 6-28-8 | 11,0/1500 | 480 | 730 | 513 | 220 | 770 |
| ВР 6-28-8 | 90,0/3000 | 480 | 730 | 513 | 220 | 1150 |
| ВР 6-28-9 | 22,0/1500 | 540 | 820 | 570 | 250 | 1000 |
| ВР 6-28-9 | 160,0/3000 | 540 | 820 | 570 | 250 | 1450 |
| ВР 6-28-10 | 37,0/1500 | 600 | 900 | 630 | 275 | 1200 |
| ВР 6-28-11,2 | 18,5/1000 | 670 | 1000 | 703 | 300 | 1050 |
| ВР 6-28-11,2 | 75,0/1500 | 670 | 1000 | 703 | 300 | 1250 |
| ВР 6-28-12,5 | 37,0/1000 | 750 | 1100 | 780 | 340 | 1240 |
| ВР 6-28-12,5 | 110,0/1500 | 750 | 1100 | 780 | 340 | 1500 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 6-28-4 | 0,37/1500 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 315 | 72 | 12 | 4 |
| ВР 6-28-4 | 3,0/3000 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 385 | 72 | 12 | 6 |
| ВР 6-28-4,5 | 0,75/1500 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 360 | 80 | 14 | 6 |
| ВР 6-28-4,5 | 5,5/3000 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 430 | 80 | 14 | 6 |
| ВР 6-28-5 | 1,1/1500 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 385 | 90 | 14 | 6 |
| ВР 6-28-5 | 11,0/3000 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 535 | 90 | 14 | 6 |
| ВР 6-28-5,6 | 2,2/1500 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 450 | 100 | 16 | 6 |
| ВР 6-28-5,6 | 18,5/3000 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 650 | 100 | 16 | 6 |
| ВР 6-28-6,3 | 4,0/1500 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 530 | 125 | 16 | 6 |
| ВР 6-28-6,3 | 30,0/3000 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 730 | 125 | 16 | 6 |
| ВР 6-28-7,1 | 7,5/1500 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 600 | 135 | 18 | 6 |
| ВР 6-28-7,1 | 55,0/3000 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 850 | 135 | 18 | 6 |
| ВР 6-28-8 | 11,0/1500 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 640 | 150 | 18 | 4 |
| ВР 6-28-8 | 90,0/3000 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 960 | 150 | 18 | 6 |
| ВР 6-28-9 | 22,0/1500 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 790 | 165 | 18 | 6 |
| ВР 6-28-9 | 160,0/3000 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 1080 | 165 | 18 | 6 |
| ВР 6-28-10 | 37,0/1500 | 500 | 570 | 13 | 12 | 400 | 300 | 440 | 342 | 110 | 114 | 13 | 14 | 800 | 900 | 190 | 20 | 6 |
| ВР 6-28-11,2 | 18,5/1000 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 900 | 210 | 20 | 6 |
| ВР 6-28-11,2 | 75,0/1500 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 1040 | 210 | 20 | 6 |
| ВР 6-28-12,5 | 37,0/1000 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1060 | 230 | 20 | 6 |
| ВР 6-28-12,5 | 110,0/1500 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1200 | 230 | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 6-28-5-О-1-1,1/1500-Пр0-У1
♦ ВР 6-28 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к вентиляторам высокого давления, одностороннего всасывания, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВВД, ВР 132-30, ВР 120-28.
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 6-28 представлены 11 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 16-тью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 6-28-4 | 1 | 0,37-3,0 | 1500/3000 | 468-1260/1008-2700 | 680-550/3000-2500 |
| ВР 6-28-4,5 | 1 | 0,75-5,5 | 1500/3000 | 648-1872/1368-3960 | 890-690/3750-3000 |
| ВР 6-28-5 | 1 | 1,1-11,0 | 1500/3000 | 900-2664/1800-5436 | 1100-860/4750-3500 |
| ВР 6-28-5,6 | 1 | 2,2-18,5 | 1500/3000 | 1260-3600/2700-7920 | 1420-1100/6100-4500 |
| ВР 6-28-6,3 | 1 | 4,0-30,0 | 1500/3000 | 1800-5220/3600-10800 | 1820-1450/7500-6000 |
| ВР 6-28-7,1 | 1 | 7,5-55,0 | 1500/3000 | 2520-7560/5400-15840 | 2300-1800/9850-7600 |
| ВР 6-28-8 | 1 | 11,0-90,0 | 1500/3000 | 3780-10800/7740-22140 | 3050-2400/13000-10000 |
| ВР 6-28-9 | 1 | 22,0-160,0 | 1500/3000 | 5400-16200/10800-32400 | 3850-3000/16000-13000 |
| ВР 6-28-10 | 1 | 37,0 | 1500 | 7560-21600 | 4800-3800 |
| ВР 6-28-11,2 | 1 | 18,5-75,0 | 1000/1500 | 6840-19980/10800-30600 | 2700-2100/6150-4850 |
| ВР 6-28-12,5 | 1 | 37,0-110,0 | 1000/1500 | 9900-28440/14760-42480 | 3300-2700/7550-6100 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-5 | 1 | 1,1 | 1500 | 900-2664 | 1100-860 | 88 | ДО-40 | 4 |
| ВР 6-28-5 | 1 | 11,0 | 3000 | 1800-5436 | 4750-3500 | 145 | ДО-40 | 4 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 78 | 81 | 82 | 85 | 80 | 76 | 72 | 64 | 88 |
Частота вращения, 1500 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 86 | 88 | 97 | 98 | 101 | 96 | 92 | 88 | 96 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 6-28-4 | 0,37/1500 | 240 | 380 | 267 | 110 | 400 |
| ВР 6-28-4 | 3,0/3000 | 240 | 380 | 267 | 110 | 480 |
| ВР 6-28-4,5 | 0,75/1500 | 270 | 430 | 295 | 125 | 450 |
| ВР 6-28-4,5 | 5,5/3000 | 270 | 430 | 295 | 125 | 550 |
| ВР 6-28-5 | 1,1/1500 | 300 | 470 | 325 | 140 | 470 |
| ВР 6-28-5 | 11,0/3000 | 30 | 470 | 325 | 140 | 660 |
| ВР 6-28-5,6 | 2,2/1500 | 335 | 530 | 360 | 155 | 550 |
| ВР 6-28-5,6 | 18,5/3000 | 335 | 530 | 360 | 155 | 830 |
| ВР 6-28-6,3 | 4,0/1500 | 380 | 580 | 400 | 175 | 620 |
| ВР 6-28-6,3 | 30,0/3000 | 380 | 580 | 400 | 175 | 870 |
| ВР 6-28-7,1 | 7,5/1500 | 425 | 670 | 460 | 195 | 700 |
| ВР 6-28-7,1 | 55,0/3000 | 425 | 670 | 460 | 195 | 1100 |
| ВР 6-28-8 | 11,0/1500 | 480 | 730 | 513 | 220 | 770 |
| ВР 6-28-8 | 90,0/3000 | 480 | 730 | 513 | 220 | 1150 |
| ВР 6-28-9 | 22,0/1500 | 540 | 820 | 570 | 250 | 1000 |
| ВР 6-28-9 | 160,0/3000 | 540 | 820 | 570 | 250 | 1450 |
| ВР 6-28-10 | 37,0/1500 | 600 | 900 | 630 | 275 | 1200 |
| ВР 6-28-11,2 | 18,5/1000 | 670 | 1000 | 703 | 300 | 1050 |
| ВР 6-28-11,2 | 75,0/1500 | 670 | 1000 | 703 | 300 | 1250 |
| ВР 6-28-12,5 | 37,0/1000 | 750 | 1100 | 780 | 340 | 1240 |
| ВР 6-28-12,5 | 110,0/1500 | 750 | 1100 | 780 | 340 | 1500 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 6-28-4 | 0,37/1500 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 315 | 72 | 12 | 4 |
| ВР 6-28-4 | 3,0/3000 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 385 | 72 | 12 | 6 |
| ВР 6-28-4,5 | 0,75/1500 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 360 | 80 | 14 | 6 |
| ВР 6-28-4,5 | 5,5/3000 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 430 | 80 | 14 | 6 |
| ВР 6-28-5 | 1,1/1500 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 385 | 90 | 14 | 6 |
| ВР 6-28-5 | 11,0/3000 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 535 | 90 | 14 | 6 |
| ВР 6-28-5,6 | 2,2/1500 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 450 | 100 | 16 | 6 |
| ВР 6-28-5,6 | 18,5/3000 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 650 | 100 | 16 | 6 |
| ВР 6-28-6,3 | 4,0/1500 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 530 | 125 | 16 | 6 |
| ВР 6-28-6,3 | 30,0/3000 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 730 | 125 | 16 | 6 |
| ВР 6-28-7,1 | 7,5/1500 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 600 | 135 | 18 | 6 |
| ВР 6-28-7,1 | 55,0/3000 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 850 | 135 | 18 | 6 |
| ВР 6-28-8 | 11,0/1500 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 640 | 150 | 18 | 4 |
| ВР 6-28-8 | 90,0/3000 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 960 | 150 | 18 | 6 |
| ВР 6-28-9 | 22,0/1500 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 790 | 165 | 18 | 6 |
| ВР 6-28-9 | 160,0/3000 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 1080 | 165 | 18 | 6 |
| ВР 6-28-10 | 37,0/1500 | 500 | 570 | 13 | 12 | 400 | 300 | 440 | 342 | 110 | 114 | 13 | 14 | 800 | 900 | 190 | 20 | 6 |
| ВР 6-28-11,2 | 18,5/1000 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 900 | 210 | 20 | 6 |
| ВР 6-28-11,2 | 75,0/1500 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 1040 | 210 | 20 | 6 |
| ВР 6-28-12,5 | 37,0/1000 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1060 | 230 | 20 | 6 |
| ВР 6-28-12,5 | 110,0/1500 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1200 | 230 | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 6-28-5-О-1-1,1/1500-Пр0-У1
♦ ВР 6-28 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к вентиляторам высокого давления, одностороннего всасывания, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВВД, ВР 132-30, ВР 120-28.
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 6-28 представлены 11 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 16-тью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 6-28-4 | 1 | 0,37-3,0 | 1500/3000 | 468-1260/1008-2700 | 680-550/3000-2500 |
| ВР 6-28-4,5 | 1 | 0,75-5,5 | 1500/3000 | 648-1872/1368-3960 | 890-690/3750-3000 |
| ВР 6-28-5 | 1 | 1,1-11,0 | 1500/3000 | 900-2664/1800-5436 | 1100-860/4750-3500 |
| ВР 6-28-5,6 | 1 | 2,2-18,5 | 1500/3000 | 1260-3600/2700-7920 | 1420-1100/6100-4500 |
| ВР 6-28-6,3 | 1 | 4,0-30,0 | 1500/3000 | 1800-5220/3600-10800 | 1820-1450/7500-6000 |
| ВР 6-28-7,1 | 1 | 7,5-55,0 | 1500/3000 | 2520-7560/5400-15840 | 2300-1800/9850-7600 |
| ВР 6-28-8 | 1 | 11,0-90,0 | 1500/3000 | 3780-10800/7740-22140 | 3050-2400/13000-10000 |
| ВР 6-28-9 | 1 | 22,0-160,0 | 1500/3000 | 5400-16200/10800-32400 | 3850-3000/16000-13000 |
| ВР 6-28-10 | 1 | 37,0 | 1500 | 7560-21600 | 4800-3800 |
| ВР 6-28-11,2 | 1 | 18,5-75,0 | 1000/1500 | 6840-19980/10800-30600 | 2700-2100/6150-4850 |
| ВР 6-28-12,5 | 1 | 37,0-110,0 | 1000/1500 | 9900-28440/14760-42480 | 3300-2700/7550-6100 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-5,6 | 1 | 2,2 | 1500 | 1260-3600 | 1420-1100 | 115 | ДО-41 | 4 |
| ВР 6-28-5,6 | 1 | 18,5 | 3000 | 2700-7920 | 6100-4500 | 226 | ДО-41 | 4 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 82 | 86 | 88 | 90 | 84 | 82 | 76 | 68 | 90 |
Частота вращения, 1500 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 86 | 88 | 95 | 98 | 101 | 96 | 92 | 88 | 102 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 6-28-4 | 0,37/1500 | 240 | 380 | 267 | 110 | 400 |
| ВР 6-28-4 | 3,0/3000 | 240 | 380 | 267 | 110 | 480 |
| ВР 6-28-4,5 | 0,75/1500 | 270 | 430 | 295 | 125 | 450 |
| ВР 6-28-4,5 | 5,5/3000 | 270 | 430 | 295 | 125 | 550 |
| ВР 6-28-5 | 1,1/1500 | 300 | 470 | 325 | 140 | 470 |
| ВР 6-28-5 | 11,0/3000 | 30 | 470 | 325 | 140 | 660 |
| ВР 6-28-5,6 | 2,2/1500 | 335 | 530 | 360 | 155 | 550 |
| ВР 6-28-5,6 | 18,5/3000 | 335 | 530 | 360 | 155 | 830 |
| ВР 6-28-6,3 | 4,0/1500 | 380 | 580 | 400 | 175 | 620 |
| ВР 6-28-6,3 | 30,0/3000 | 380 | 580 | 400 | 175 | 870 |
| ВР 6-28-7,1 | 7,5/1500 | 425 | 670 | 460 | 195 | 700 |
| ВР 6-28-7,1 | 55,0/3000 | 425 | 670 | 460 | 195 | 1100 |
| ВР 6-28-8 | 11,0/1500 | 480 | 730 | 513 | 220 | 770 |
| ВР 6-28-8 | 90,0/3000 | 480 | 730 | 513 | 220 | 1150 |
| ВР 6-28-9 | 22,0/1500 | 540 | 820 | 570 | 250 | 1000 |
| ВР 6-28-9 | 160,0/3000 | 540 | 820 | 570 | 250 | 1450 |
| ВР 6-28-10 | 37,0/1500 | 600 | 900 | 630 | 275 | 1200 |
| ВР 6-28-11,2 | 18,5/1000 | 670 | 1000 | 703 | 300 | 1050 |
| ВР 6-28-11,2 | 75,0/1500 | 670 | 1000 | 703 | 300 | 1250 |
| ВР 6-28-12,5 | 37,0/1000 | 750 | 1100 | 780 | 340 | 1240 |
| ВР 6-28-12,5 | 110,0/1500 | 750 | 1100 | 780 | 340 | 1500 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 6-28-4 | 0,37/1500 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 315 | 72 | 12 | 4 |
| ВР 6-28-4 | 3,0/3000 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 385 | 72 | 12 | 6 |
| ВР 6-28-4,5 | 0,75/1500 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 360 | 80 | 14 | 6 |
| ВР 6-28-4,5 | 5,5/3000 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 430 | 80 | 14 | 6 |
| ВР 6-28-5 | 1,1/1500 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 385 | 90 | 14 | 6 |
| ВР 6-28-5 | 11,0/3000 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 535 | 90 | 14 | 6 |
| ВР 6-28-5,6 | 2,2/1500 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 450 | 100 | 16 | 6 |
| ВР 6-28-5,6 | 18,5/3000 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 650 | 100 | 16 | 6 |
| ВР 6-28-6,3 | 4,0/1500 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 530 | 125 | 16 | 6 |
| ВР 6-28-6,3 | 30,0/3000 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 730 | 125 | 16 | 6 |
| ВР 6-28-7,1 | 7,5/1500 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 600 | 135 | 18 | 6 |
| ВР 6-28-7,1 | 55,0/3000 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 850 | 135 | 18 | 6 |
| ВР 6-28-8 | 11,0/1500 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 640 | 150 | 18 | 4 |
| ВР 6-28-8 | 90,0/3000 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 960 | 150 | 18 | 6 |
| ВР 6-28-9 | 22,0/1500 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 790 | 165 | 18 | 6 |
| ВР 6-28-9 | 160,0/3000 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 1080 | 165 | 18 | 6 |
| ВР 6-28-10 | 37,0/1500 | 500 | 570 | 13 | 12 | 400 | 300 | 440 | 342 | 110 | 114 | 13 | 14 | 800 | 900 | 190 | 20 | 6 |
| ВР 6-28-11,2 | 18,5/1000 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 900 | 210 | 20 | 6 |
| ВР 6-28-11,2 | 75,0/1500 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 1040 | 210 | 20 | 6 |
| ВР 6-28-12,5 | 37,0/1000 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1060 | 230 | 20 | 6 |
| ВР 6-28-12,5 | 110,0/1500 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1200 | 230 | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 6-28-5-О-1-1,1/1500-Пр0-У1
♦ ВР 6-28 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к вентиляторам высокого давления, одностороннего всасывания, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВВД, ВР 132-30, ВР 120-28.
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 6-28 представлены 11 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 16-тью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 6-28-4 | 1 | 0,37-3,0 | 1500/3000 | 468-1260/1008-2700 | 680-550/3000-2500 |
| ВР 6-28-4,5 | 1 | 0,75-5,5 | 1500/3000 | 648-1872/1368-3960 | 890-690/3750-3000 |
| ВР 6-28-5 | 1 | 1,1-11,0 | 1500/3000 | 900-2664/1800-5436 | 1100-860/4750-3500 |
| ВР 6-28-5,6 | 1 | 2,2-18,5 | 1500/3000 | 1260-3600/2700-7920 | 1420-1100/6100-4500 |
| ВР 6-28-6,3 | 1 | 4,0-30,0 | 1500/3000 | 1800-5220/3600-10800 | 1820-1450/7500-6000 |
| ВР 6-28-7,1 | 1 | 7,5-55,0 | 1500/3000 | 2520-7560/5400-15840 | 2300-1800/9850-7600 |
| ВР 6-28-8 | 1 | 11,0-90,0 | 1500/3000 | 3780-10800/7740-22140 | 3050-2400/13000-10000 |
| ВР 6-28-9 | 1 | 22,0-160,0 | 1500/3000 | 5400-16200/10800-32400 | 3850-3000/16000-13000 |
| ВР 6-28-10 | 1 | 37,0 | 1500 | 7560-21600 | 4800-3800 |
| ВР 6-28-11,2 | 1 | 18,5-75,0 | 1000/1500 | 6840-19980/10800-30600 | 2700-2100/6150-4850 |
| ВР 6-28-12,5 | 1 | 37,0-110,0 | 1000/1500 | 9900-28440/14760-42480 | 3300-2700/7550-6100 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-6,3 | 1 | 4,0 | 1500 | 1800-5220 | 1820-1450 | 130 | ДО-42 | 4 |
| ВР 6-28-6,3 | 1 | 30,0 | 3000 | 3600-10800 | 7500-6000 | 310 | ДО-42 | 4 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 86 | 90 | 92 | 94 | 88 | 86 | 80 | 72 | 96 |
Частота вращения, 1500 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 89 | 92 | 97 | 102 | 103 | 99 | 97 | 92 | 107 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 6-28-4 | 0,37/1500 | 240 | 380 | 267 | 110 | 400 |
| ВР 6-28-4 | 3,0/3000 | 240 | 380 | 267 | 110 | 480 |
| ВР 6-28-4,5 | 0,75/1500 | 270 | 430 | 295 | 125 | 450 |
| ВР 6-28-4,5 | 5,5/3000 | 270 | 430 | 295 | 125 | 550 |
| ВР 6-28-5 | 1,1/1500 | 300 | 470 | 325 | 140 | 470 |
| ВР 6-28-5 | 11,0/3000 | 30 | 470 | 325 | 140 | 660 |
| ВР 6-28-5,6 | 2,2/1500 | 335 | 530 | 360 | 155 | 550 |
| ВР 6-28-5,6 | 18,5/3000 | 335 | 530 | 360 | 155 | 830 |
| ВР 6-28-6,3 | 4,0/1500 | 380 | 580 | 400 | 175 | 620 |
| ВР 6-28-6,3 | 30,0/3000 | 380 | 580 | 400 | 175 | 870 |
| ВР 6-28-7,1 | 7,5/1500 | 425 | 670 | 460 | 195 | 700 |
| ВР 6-28-7,1 | 55,0/3000 | 425 | 670 | 460 | 195 | 1100 |
| ВР 6-28-8 | 11,0/1500 | 480 | 730 | 513 | 220 | 770 |
| ВР 6-28-8 | 90,0/3000 | 480 | 730 | 513 | 220 | 1150 |
| ВР 6-28-9 | 22,0/1500 | 540 | 820 | 570 | 250 | 1000 |
| ВР 6-28-9 | 160,0/3000 | 540 | 820 | 570 | 250 | 1450 |
| ВР 6-28-10 | 37,0/1500 | 600 | 900 | 630 | 275 | 1200 |
| ВР 6-28-11,2 | 18,5/1000 | 670 | 1000 | 703 | 300 | 1050 |
| ВР 6-28-11,2 | 75,0/1500 | 670 | 1000 | 703 | 300 | 1250 |
| ВР 6-28-12,5 | 37,0/1000 | 750 | 1100 | 780 | 340 | 1240 |
| ВР 6-28-12,5 | 110,0/1500 | 750 | 1100 | 780 | 340 | 1500 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 6-28-4 | 0,37/1500 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 315 | 72 | 12 | 4 |
| ВР 6-28-4 | 3,0/3000 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 385 | 72 | 12 | 6 |
| ВР 6-28-4,5 | 0,75/1500 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 360 | 80 | 14 | 6 |
| ВР 6-28-4,5 | 5,5/3000 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 430 | 80 | 14 | 6 |
| ВР 6-28-5 | 1,1/1500 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 385 | 90 | 14 | 6 |
| ВР 6-28-5 | 11,0/3000 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 535 | 90 | 14 | 6 |
| ВР 6-28-5,6 | 2,2/1500 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 450 | 100 | 16 | 6 |
| ВР 6-28-5,6 | 18,5/3000 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 650 | 100 | 16 | 6 |
| ВР 6-28-6,3 | 4,0/1500 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 530 | 125 | 16 | 6 |
| ВР 6-28-6,3 | 30,0/3000 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 730 | 125 | 16 | 6 |
| ВР 6-28-7,1 | 7,5/1500 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 600 | 135 | 18 | 6 |
| ВР 6-28-7,1 | 55,0/3000 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 850 | 135 | 18 | 6 |
| ВР 6-28-8 | 11,0/1500 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 640 | 150 | 18 | 4 |
| ВР 6-28-8 | 90,0/3000 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 960 | 150 | 18 | 6 |
| ВР 6-28-9 | 22,0/1500 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 790 | 165 | 18 | 6 |
| ВР 6-28-9 | 160,0/3000 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 1080 | 165 | 18 | 6 |
| ВР 6-28-10 | 37,0/1500 | 500 | 570 | 13 | 12 | 400 | 300 | 440 | 342 | 110 | 114 | 13 | 14 | 800 | 900 | 190 | 20 | 6 |
| ВР 6-28-11,2 | 18,5/1000 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 900 | 210 | 20 | 6 |
| ВР 6-28-11,2 | 75,0/1500 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 1040 | 210 | 20 | 6 |
| ВР 6-28-12,5 | 37,0/1000 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1060 | 230 | 20 | 6 |
| ВР 6-28-12,5 | 110,0/1500 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1200 | 230 | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 6-28-5-О-1-1,1/1500-Пр0-У1
♦ ВР 6-28 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к вентиляторам высокого давления, одностороннего всасывания, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВВД, ВР 132-30, ВР 120-28.
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 6-28 представлены 11 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 16-тью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 6-28-4 | 1 | 0,37-3,0 | 1500/3000 | 468-1260/1008-2700 | 680-550/3000-2500 |
| ВР 6-28-4,5 | 1 | 0,75-5,5 | 1500/3000 | 648-1872/1368-3960 | 890-690/3750-3000 |
| ВР 6-28-5 | 1 | 1,1-11,0 | 1500/3000 | 900-2664/1800-5436 | 1100-860/4750-3500 |
| ВР 6-28-5,6 | 1 | 2,2-18,5 | 1500/3000 | 1260-3600/2700-7920 | 1420-1100/6100-4500 |
| ВР 6-28-6,3 | 1 | 4,0-30,0 | 1500/3000 | 1800-5220/3600-10800 | 1820-1450/7500-6000 |
| ВР 6-28-7,1 | 1 | 7,5-55,0 | 1500/3000 | 2520-7560/5400-15840 | 2300-1800/9850-7600 |
| ВР 6-28-8 | 1 | 11,0-90,0 | 1500/3000 | 3780-10800/7740-22140 | 3050-2400/13000-10000 |
| ВР 6-28-9 | 1 | 22,0-160,0 | 1500/3000 | 5400-16200/10800-32400 | 3850-3000/16000-13000 |
| ВР 6-28-10 | 1 | 37,0 | 1500 | 7560-21600 | 4800-3800 |
| ВР 6-28-11,2 | 1 | 18,5-75,0 | 1000/1500 | 6840-19980/10800-30600 | 2700-2100/6150-4850 |
| ВР 6-28-12,5 | 1 | 37,0-110,0 | 1000/1500 | 9900-28440/14760-42480 | 3300-2700/7550-6100 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-7,1 | 1 | 7,5 | 1500 | 2520-7560 | 2300-1800 | 210 | ДО-42 | 4 |
| ВР 6-28-7,1 | 1 | 55,0 | 3000 | 5400-15840 | 9850-7600 | 520 | ДО-42 | 6 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 88 | 92 | 94 | 96 | 90 | 92 | 84 | 78 | 101 |
Частота вращения, 1500 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 91 | 94 | 99 | 104 | 106 | 101 | 99 | 94 | 109 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 6-28-4 | 0,37/1500 | 240 | 380 | 267 | 110 | 400 |
| ВР 6-28-4 | 3,0/3000 | 240 | 380 | 267 | 110 | 480 |
| ВР 6-28-4,5 | 0,75/1500 | 270 | 430 | 295 | 125 | 450 |
| ВР 6-28-4,5 | 5,5/3000 | 270 | 430 | 295 | 125 | 550 |
| ВР 6-28-5 | 1,1/1500 | 300 | 470 | 325 | 140 | 470 |
| ВР 6-28-5 | 11,0/3000 | 30 | 470 | 325 | 140 | 660 |
| ВР 6-28-5,6 | 2,2/1500 | 335 | 530 | 360 | 155 | 550 |
| ВР 6-28-5,6 | 18,5/3000 | 335 | 530 | 360 | 155 | 830 |
| ВР 6-28-6,3 | 4,0/1500 | 380 | 580 | 400 | 175 | 620 |
| ВР 6-28-6,3 | 30,0/3000 | 380 | 580 | 400 | 175 | 870 |
| ВР 6-28-7,1 | 7,5/1500 | 425 | 670 | 460 | 195 | 700 |
| ВР 6-28-7,1 | 55,0/3000 | 425 | 670 | 460 | 195 | 1100 |
| ВР 6-28-8 | 11,0/1500 | 480 | 730 | 513 | 220 | 770 |
| ВР 6-28-8 | 90,0/3000 | 480 | 730 | 513 | 220 | 1150 |
| ВР 6-28-9 | 22,0/1500 | 540 | 820 | 570 | 250 | 1000 |
| ВР 6-28-9 | 160,0/3000 | 540 | 820 | 570 | 250 | 1450 |
| ВР 6-28-10 | 37,0/1500 | 600 | 900 | 630 | 275 | 1200 |
| ВР 6-28-11,2 | 18,5/1000 | 670 | 1000 | 703 | 300 | 1050 |
| ВР 6-28-11,2 | 75,0/1500 | 670 | 1000 | 703 | 300 | 1250 |
| ВР 6-28-12,5 | 37,0/1000 | 750 | 1100 | 780 | 340 | 1240 |
| ВР 6-28-12,5 | 110,0/1500 | 750 | 1100 | 780 | 340 | 1500 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 6-28-4 | 0,37/1500 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 315 | 72 | 12 | 4 |
| ВР 6-28-4 | 3,0/3000 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 385 | 72 | 12 | 6 |
| ВР 6-28-4,5 | 0,75/1500 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 360 | 80 | 14 | 6 |
| ВР 6-28-4,5 | 5,5/3000 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 430 | 80 | 14 | 6 |
| ВР 6-28-5 | 1,1/1500 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 385 | 90 | 14 | 6 |
| ВР 6-28-5 | 11,0/3000 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 535 | 90 | 14 | 6 |
| ВР 6-28-5,6 | 2,2/1500 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 450 | 100 | 16 | 6 |
| ВР 6-28-5,6 | 18,5/3000 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 650 | 100 | 16 | 6 |
| ВР 6-28-6,3 | 4,0/1500 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 530 | 125 | 16 | 6 |
| ВР 6-28-6,3 | 30,0/3000 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 730 | 125 | 16 | 6 |
| ВР 6-28-7,1 | 7,5/1500 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 600 | 135 | 18 | 6 |
| ВР 6-28-7,1 | 55,0/3000 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 850 | 135 | 18 | 6 |
| ВР 6-28-8 | 11,0/1500 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 640 | 150 | 18 | 4 |
| ВР 6-28-8 | 90,0/3000 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 960 | 150 | 18 | 6 |
| ВР 6-28-9 | 22,0/1500 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 790 | 165 | 18 | 6 |
| ВР 6-28-9 | 160,0/3000 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 1080 | 165 | 18 | 6 |
| ВР 6-28-10 | 37,0/1500 | 500 | 570 | 13 | 12 | 400 | 300 | 440 | 342 | 110 | 114 | 13 | 14 | 800 | 900 | 190 | 20 | 6 |
| ВР 6-28-11,2 | 18,5/1000 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 900 | 210 | 20 | 6 |
| ВР 6-28-11,2 | 75,0/1500 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 1040 | 210 | 20 | 6 |
| ВР 6-28-12,5 | 37,0/1000 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1060 | 230 | 20 | 6 |
| ВР 6-28-12,5 | 110,0/1500 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1200 | 230 | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 6-28-5-О-1-1,1/1500-Пр0-У1
♦ ВР 6-28 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к вентиляторам высокого давления, одностороннего всасывания, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВВД, ВР 132-30, ВР 120-28.
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 6-28 представлены 11 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 16-тью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 6-28-4 | 1 | 0,37-3,0 | 1500/3000 | 468-1260/1008-2700 | 680-550/3000-2500 |
| ВР 6-28-4,5 | 1 | 0,75-5,5 | 1500/3000 | 648-1872/1368-3960 | 890-690/3750-3000 |
| ВР 6-28-5 | 1 | 1,1-11,0 | 1500/3000 | 900-2664/1800-5436 | 1100-860/4750-3500 |
| ВР 6-28-5,6 | 1 | 2,2-18,5 | 1500/3000 | 1260-3600/2700-7920 | 1420-1100/6100-4500 |
| ВР 6-28-6,3 | 1 | 4,0-30,0 | 1500/3000 | 1800-5220/3600-10800 | 1820-1450/7500-6000 |
| ВР 6-28-7,1 | 1 | 7,5-55,0 | 1500/3000 | 2520-7560/5400-15840 | 2300-1800/9850-7600 |
| ВР 6-28-8 | 1 | 11,0-90,0 | 1500/3000 | 3780-10800/7740-22140 | 3050-2400/13000-10000 |
| ВР 6-28-9 | 1 | 22,0-160,0 | 1500/3000 | 5400-16200/10800-32400 | 3850-3000/16000-13000 |
| ВР 6-28-10 | 1 | 37,0 | 1500 | 7560-21600 | 4800-3800 |
| ВР 6-28-11,2 | 1 | 18,5-75,0 | 1000/1500 | 6840-19980/10800-30600 | 2700-2100/6150-4850 |
| ВР 6-28-12,5 | 1 | 37,0-110,0 | 1000/1500 | 9900-28440/14760-42480 | 3300-2700/7550-6100 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-8 | 1 | 11,0 | 1500 | 3780-10800 | 3050-2400 | 260 | ДО-42 | 4 |
| ВР 6-28-8 | 1 | 90,0 | 3000 | 7740-22140 | 13000-10000 | 710 | ДО-42 | 8 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 91 | 94 | 97 | 99 | 98 | 97 | 88 | 79 | 102 |
Частота вращения, 1500 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 98 | 100 | 104 | 108 | 108 | 106 | 102 | 98 | 114 |
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 6-28-4 | 0,37/1500 | 240 | 380 | 267 | 110 | 400 |
| ВР 6-28-4 | 3,0/3000 | 240 | 380 | 267 | 110 | 480 |
| ВР 6-28-4,5 | 0,75/1500 | 270 | 430 | 295 | 125 | 450 |
| ВР 6-28-4,5 | 5,5/3000 | 270 | 430 | 295 | 125 | 550 |
| ВР 6-28-5 | 1,1/1500 | 300 | 470 | 325 | 140 | 470 |
| ВР 6-28-5 | 11,0/3000 | 30 | 470 | 325 | 140 | 660 |
| ВР 6-28-5,6 | 2,2/1500 | 335 | 530 | 360 | 155 | 550 |
| ВР 6-28-5,6 | 18,5/3000 | 335 | 530 | 360 | 155 | 830 |
| ВР 6-28-6,3 | 4,0/1500 | 380 | 580 | 400 | 175 | 620 |
| ВР 6-28-6,3 | 30,0/3000 | 380 | 580 | 400 | 175 | 870 |
| ВР 6-28-7,1 | 7,5/1500 | 425 | 670 | 460 | 195 | 700 |
| ВР 6-28-7,1 | 55,0/3000 | 425 | 670 | 460 | 195 | 1100 |
| ВР 6-28-8 | 11,0/1500 | 480 | 730 | 513 | 220 | 770 |
| ВР 6-28-8 | 90,0/3000 | 480 | 730 | 513 | 220 | 1150 |
| ВР 6-28-9 | 22,0/1500 | 540 | 820 | 570 | 250 | 1000 |
| ВР 6-28-9 | 160,0/3000 | 540 | 820 | 570 | 250 | 1450 |
| ВР 6-28-10 | 37,0/1500 | 600 | 900 | 630 | 275 | 1200 |
| ВР 6-28-11,2 | 18,5/1000 | 670 | 1000 | 703 | 300 | 1050 |
| ВР 6-28-11,2 | 75,0/1500 | 670 | 1000 | 703 | 300 | 1250 |
| ВР 6-28-12,5 | 37,0/1000 | 750 | 1100 | 780 | 340 | 1240 |
| ВР 6-28-12,5 | 110,0/1500 | 750 | 1100 | 780 | 340 | 1500 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 6-28-4 | 0,37/1500 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 315 | 72 | 12 | 4 |
| ВР 6-28-4 | 3,0/3000 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 385 | 72 | 12 | 6 |
| ВР 6-28-4,5 | 0,75/1500 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 360 | 80 | 14 | 6 |
| ВР 6-28-4,5 | 5,5/3000 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 430 | 80 | 14 | 6 |
| ВР 6-28-5 | 1,1/1500 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 385 | 90 | 14 | 6 |
| ВР 6-28-5 | 11,0/3000 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 535 | 90 | 14 | 6 |
| ВР 6-28-5,6 | 2,2/1500 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 450 | 100 | 16 | 6 |
| ВР 6-28-5,6 | 18,5/3000 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 650 | 100 | 16 | 6 |
| ВР 6-28-6,3 | 4,0/1500 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 530 | 125 | 16 | 6 |
| ВР 6-28-6,3 | 30,0/3000 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 730 | 125 | 16 | 6 |
| ВР 6-28-7,1 | 7,5/1500 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 600 | 135 | 18 | 6 |
| ВР 6-28-7,1 | 55,0/3000 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 850 | 135 | 18 | 6 |
| ВР 6-28-8 | 11,0/1500 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 640 | 150 | 18 | 4 |
| ВР 6-28-8 | 90,0/3000 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 960 | 150 | 18 | 6 |
| ВР 6-28-9 | 22,0/1500 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 790 | 165 | 18 | 6 |
| ВР 6-28-9 | 160,0/3000 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 1080 | 165 | 18 | 6 |
| ВР 6-28-10 | 37,0/1500 | 500 | 570 | 13 | 12 | 400 | 300 | 440 | 342 | 110 | 114 | 13 | 14 | 800 | 900 | 190 | 20 | 6 |
| ВР 6-28-11,2 | 18,5/1000 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 900 | 210 | 20 | 6 |
| ВР 6-28-11,2 | 75,0/1500 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 1040 | 210 | 20 | 6 |
| ВР 6-28-12,5 | 37,0/1000 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1060 | 230 | 20 | 6 |
| ВР 6-28-12,5 | 110,0/1500 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1200 | 230 | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Вентилятор ВР 6-28
Вентилятор относится к вентиляторам высокого давления, одностороннего всасывания, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВВД, ВР 132-30, ВР 120-28.
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 6-28 представлены 11 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 16-тью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 6-28-4 | 1 | 0,37-3,0 | 1500/3000 | 468-1260/1008-2700 | 680-550/3000-2500 |
| ВР 6-28-4,5 | 1 | 0,75-5,5 | 1500/3000 | 648-1872/1368-3960 | 890-690/3750-3000 |
| ВР 6-28-5 | 1 | 1,1-11,0 | 1500/3000 | 900-2664/1800-5436 | 1100-860/4750-3500 |
| ВР 6-28-5,6 | 1 | 2,2-18,5 | 1500/3000 | 1260-3600/2700-7920 | 1420-1100/6100-4500 |
| ВР 6-28-6,3 | 1 | 4,0-30,0 | 1500/3000 | 1800-5220/3600-10800 | 1820-1450/7500-6000 |
| ВР 6-28-7,1 | 1 | 7,5-55,0 | 1500/3000 | 2520-7560/5400-15840 | 2300-1800/9850-7600 |
| ВР 6-28-8 | 1 | 11,0-90,0 | 1500/3000 | 3780-10800/7740-22140 | 3050-2400/13000-10000 |
| ВР 6-28-9 | 1 | 22,0-160,0 | 1500/3000 | 5400-16200/10800-32400 | 3850-3000/16000-13000 |
| ВР 6-28-10 | 1 | 37,0 | 1500 | 7560-21600 | 4800-3800 |
| ВР 6-28-11,2 | 1 | 18,5-75,0 | 1000/1500 | 6840-19980/10800-30600 | 2700-2100/6150-4850 |
| ВР 6-28-12,5 | 1 | 37,0-110,0 | 1000/1500 | 9900-28440/14760-42480 | 3300-2700/7550-6100 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-9 | 1 | 22,0 | 1500 | 5400-16200 | 3850-3000 | 410 | ДО-43 | 6 |
| ВР 6-28-9 | 1 | 160,0 | 3000 | 10800-32400 | 16000-13000 | 1195 | ДО-44 | 6 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 92 | 96 | 97 | 99 | 98 | 97 | 90 | 82 | 104 |
Частота вращения, 1500 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 94 | 96 | 101 | 106 | 106 | 104 | 100 | 96 | 110 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 6-28-4 | 0,37/1500 | 240 | 380 | 267 | 110 | 400 |
| ВР 6-28-4 | 3,0/3000 | 240 | 380 | 267 | 110 | 480 |
| ВР 6-28-4,5 | 0,75/1500 | 270 | 430 | 295 | 125 | 450 |
| ВР 6-28-4,5 | 5,5/3000 | 270 | 430 | 295 | 125 | 550 |
| ВР 6-28-5 | 1,1/1500 | 300 | 470 | 325 | 140 | 470 |
| ВР 6-28-5 | 11,0/3000 | 30 | 470 | 325 | 140 | 660 |
| ВР 6-28-5,6 | 2,2/1500 | 335 | 530 | 360 | 155 | 550 |
| ВР 6-28-5,6 | 18,5/3000 | 335 | 530 | 360 | 155 | 830 |
| ВР 6-28-6,3 | 4,0/1500 | 380 | 580 | 400 | 175 | 620 |
| ВР 6-28-6,3 | 30,0/3000 | 380 | 580 | 400 | 175 | 870 |
| ВР 6-28-7,1 | 7,5/1500 | 425 | 670 | 460 | 195 | 700 |
| ВР 6-28-7,1 | 55,0/3000 | 425 | 670 | 460 | 195 | 1100 |
| ВР 6-28-8 | 11,0/1500 | 480 | 730 | 513 | 220 | 770 |
| ВР 6-28-8 | 90,0/3000 | 480 | 730 | 513 | 220 | 1150 |
| ВР 6-28-9 | 22,0/1500 | 540 | 820 | 570 | 250 | 1000 |
| ВР 6-28-9 | 160,0/3000 | 540 | 820 | 570 | 250 | 1450 |
| ВР 6-28-10 | 37,0/1500 | 600 | 900 | 630 | 275 | 1200 |
| ВР 6-28-11,2 | 18,5/1000 | 670 | 1000 | 703 | 300 | 1050 |
| ВР 6-28-11,2 | 75,0/1500 | 670 | 1000 | 703 | 300 | 1250 |
| ВР 6-28-12,5 | 37,0/1000 | 750 | 1100 | 780 | 340 | 1240 |
| ВР 6-28-12,5 | 110,0/1500 | 750 | 1100 | 780 | 340 | 1500 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 6-28-4 | 0,37/1500 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 315 | 72 | 12 | 4 |
| ВР 6-28-4 | 3,0/3000 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 385 | 72 | 12 | 6 |
| ВР 6-28-4,5 | 0,75/1500 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 360 | 80 | 14 | 6 |
| ВР 6-28-4,5 | 5,5/3000 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 430 | 80 | 14 | 6 |
| ВР 6-28-5 | 1,1/1500 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 385 | 90 | 14 | 6 |
| ВР 6-28-5 | 11,0/3000 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 535 | 90 | 14 | 6 |
| ВР 6-28-5,6 | 2,2/1500 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 450 | 100 | 16 | 6 |
| ВР 6-28-5,6 | 18,5/3000 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 650 | 100 | 16 | 6 |
| ВР 6-28-6,3 | 4,0/1500 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 530 | 125 | 16 | 6 |
| ВР 6-28-6,3 | 30,0/3000 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 730 | 125 | 16 | 6 |
| ВР 6-28-7,1 | 7,5/1500 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 600 | 135 | 18 | 6 |
| ВР 6-28-7,1 | 55,0/3000 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 850 | 135 | 18 | 6 |
| ВР 6-28-8 | 11,0/1500 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 640 | 150 | 18 | 4 |
| ВР 6-28-8 | 90,0/3000 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 960 | 150 | 18 | 6 |
| ВР 6-28-9 | 22,0/1500 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 790 | 165 | 18 | 6 |
| ВР 6-28-9 | 160,0/3000 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 1080 | 165 | 18 | 6 |
| ВР 6-28-10 | 37,0/1500 | 500 | 570 | 13 | 12 | 400 | 300 | 440 | 342 | 110 | 114 | 13 | 14 | 800 | 900 | 190 | 20 | 6 |
| ВР 6-28-11,2 | 18,5/1000 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 900 | 210 | 20 | 6 |
| ВР 6-28-11,2 | 75,0/1500 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 1040 | 210 | 20 | 6 |
| ВР 6-28-12,5 | 37,0/1000 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1060 | 230 | 20 | 6 |
| ВР 6-28-12,5 | 110,0/1500 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1200 | 230 | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 6-28-5-О-1-1,1/1500-Пр0-У1
♦ ВР 6-28 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к вентиляторам высокого давления, одностороннего всасывания, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВВД, ВР 132-30, ВР 120-28.
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 6-28 представлены 11 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 16-тью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 6-28-4 | 1 | 0,37-3,0 | 1500/3000 | 468-1260/1008-2700 | 680-550/3000-2500 |
| ВР 6-28-4,5 | 1 | 0,75-5,5 | 1500/3000 | 648-1872/1368-3960 | 890-690/3750-3000 |
| ВР 6-28-5 | 1 | 1,1-11,0 | 1500/3000 | 900-2664/1800-5436 | 1100-860/4750-3500 |
| ВР 6-28-5,6 | 1 | 2,2-18,5 | 1500/3000 | 1260-3600/2700-7920 | 1420-1100/6100-4500 |
| ВР 6-28-6,3 | 1 | 4,0-30,0 | 1500/3000 | 1800-5220/3600-10800 | 1820-1450/7500-6000 |
| ВР 6-28-7,1 | 1 | 7,5-55,0 | 1500/3000 | 2520-7560/5400-15840 | 2300-1800/9850-7600 |
| ВР 6-28-8 | 1 | 11,0-90,0 | 1500/3000 | 3780-10800/7740-22140 | 3050-2400/13000-10000 |
| ВР 6-28-9 | 1 | 22,0-160,0 | 1500/3000 | 5400-16200/10800-32400 | 3850-3000/16000-13000 |
| ВР 6-28-10 | 1 | 37,0 | 1500 | 7560-21600 | 4800-3800 |
| ВР 6-28-11,2 | 1 | 18,5-75,0 | 1000/1500 | 6840-19980/10800-30600 | 2700-2100/6150-4850 |
| ВР 6-28-12,5 | 1 | 37,0-110,0 | 1000/1500 | 9900-28440/14760-42480 | 3300-2700/7550-6100 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-10 | 1 | 37,0 | 1500 | 7560-21600 | 4800-3800 | 575 | ДО-44 | 4 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 95 | 98 | 103 | 104 | 100 | 98 | 93 | 81 | 106 |
Частота вращения, 1500 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 6-28-4 | 0,37/1500 | 240 | 380 | 267 | 110 | 400 |
| ВР 6-28-4 | 3,0/3000 | 240 | 380 | 267 | 110 | 480 |
| ВР 6-28-4,5 | 0,75/1500 | 270 | 430 | 295 | 125 | 450 |
| ВР 6-28-4,5 | 5,5/3000 | 270 | 430 | 295 | 125 | 550 |
| ВР 6-28-5 | 1,1/1500 | 300 | 470 | 325 | 140 | 470 |
| ВР 6-28-5 | 11,0/3000 | 30 | 470 | 325 | 140 | 660 |
| ВР 6-28-5,6 | 2,2/1500 | 335 | 530 | 360 | 155 | 550 |
| ВР 6-28-5,6 | 18,5/3000 | 335 | 530 | 360 | 155 | 830 |
| ВР 6-28-6,3 | 4,0/1500 | 380 | 580 | 400 | 175 | 620 |
| ВР 6-28-6,3 | 30,0/3000 | 380 | 580 | 400 | 175 | 870 |
| ВР 6-28-7,1 | 7,5/1500 | 425 | 670 | 460 | 195 | 700 |
| ВР 6-28-7,1 | 55,0/3000 | 425 | 670 | 460 | 195 | 1100 |
| ВР 6-28-8 | 11,0/1500 | 480 | 730 | 513 | 220 | 770 |
| ВР 6-28-8 | 90,0/3000 | 480 | 730 | 513 | 220 | 1150 |
| ВР 6-28-9 | 22,0/1500 | 540 | 820 | 570 | 250 | 1000 |
| ВР 6-28-9 | 160,0/3000 | 540 | 820 | 570 | 250 | 1450 |
| ВР 6-28-10 | 37,0/1500 | 600 | 900 | 630 | 275 | 1200 |
| ВР 6-28-11,2 | 18,5/1000 | 670 | 1000 | 703 | 300 | 1050 |
| ВР 6-28-11,2 | 75,0/1500 | 670 | 1000 | 703 | 300 | 1250 |
| ВР 6-28-12,5 | 37,0/1000 | 750 | 1100 | 780 | 340 | 1240 |
| ВР 6-28-12,5 | 110,0/1500 | 750 | 1100 | 780 | 340 | 1500 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 6-28-4 | 0,37/1500 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 315 | 72 | 12 | 4 |
| ВР 6-28-4 | 3,0/3000 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 385 | 72 | 12 | 6 |
| ВР 6-28-4,5 | 0,75/1500 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 360 | 80 | 14 | 6 |
| ВР 6-28-4,5 | 5,5/3000 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 430 | 80 | 14 | 6 |
| ВР 6-28-5 | 1,1/1500 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 385 | 90 | 14 | 6 |
| ВР 6-28-5 | 11,0/3000 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 535 | 90 | 14 | 6 |
| ВР 6-28-5,6 | 2,2/1500 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 450 | 100 | 16 | 6 |
| ВР 6-28-5,6 | 18,5/3000 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 650 | 100 | 16 | 6 |
| ВР 6-28-6,3 | 4,0/1500 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 530 | 125 | 16 | 6 |
| ВР 6-28-6,3 | 30,0/3000 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 730 | 125 | 16 | 6 |
| ВР 6-28-7,1 | 7,5/1500 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 600 | 135 | 18 | 6 |
| ВР 6-28-7,1 | 55,0/3000 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 850 | 135 | 18 | 6 |
| ВР 6-28-8 | 11,0/1500 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 640 | 150 | 18 | 4 |
| ВР 6-28-8 | 90,0/3000 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 960 | 150 | 18 | 6 |
| ВР 6-28-9 | 22,0/1500 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 790 | 165 | 18 | 6 |
| ВР 6-28-9 | 160,0/3000 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 1080 | 165 | 18 | 6 |
| ВР 6-28-10 | 37,0/1500 | 500 | 570 | 13 | 12 | 400 | 300 | 440 | 342 | 110 | 114 | 13 | 14 | 800 | 900 | 190 | 20 | 6 |
| ВР 6-28-11,2 | 18,5/1000 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 900 | 210 | 20 | 6 |
| ВР 6-28-11,2 | 75,0/1500 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 1040 | 210 | 20 | 6 |
| ВР 6-28-12,5 | 37,0/1000 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1060 | 230 | 20 | 6 |
| ВР 6-28-12,5 | 110,0/1500 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1200 | 230 | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 6-28-5-О-1-1,1/1500-Пр0-У1
♦ ВР 6-28 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к вентиляторам высокого давления, одностороннего всасывания, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВВД, ВР 132-30, ВР 120-28.
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 6-28 представлены 11 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 16-тью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 6-28-4 | 1 | 0,37-3,0 | 1500/3000 | 468-1260/1008-2700 | 680-550/3000-2500 |
| ВР 6-28-4,5 | 1 | 0,75-5,5 | 1500/3000 | 648-1872/1368-3960 | 890-690/3750-3000 |
| ВР 6-28-5 | 1 | 1,1-11,0 | 1500/3000 | 900-2664/1800-5436 | 1100-860/4750-3500 |
| ВР 6-28-5,6 | 1 | 2,2-18,5 | 1500/3000 | 1260-3600/2700-7920 | 1420-1100/6100-4500 |
| ВР 6-28-6,3 | 1 | 4,0-30,0 | 1500/3000 | 1800-5220/3600-10800 | 1820-1450/7500-6000 |
| ВР 6-28-7,1 | 1 | 7,5-55,0 | 1500/3000 | 2520-7560/5400-15840 | 2300-1800/9850-7600 |
| ВР 6-28-8 | 1 | 11,0-90,0 | 1500/3000 | 3780-10800/7740-22140 | 3050-2400/13000-10000 |
| ВР 6-28-9 | 1 | 22,0-160,0 | 1500/3000 | 5400-16200/10800-32400 | 3850-3000/16000-13000 |
| ВР 6-28-10 | 1 | 37,0 | 1500 | 7560-21600 | 4800-3800 |
| ВР 6-28-11,2 | 1 | 18,5-75,0 | 1000/1500 | 6840-19980/10800-30600 | 2700-2100/6150-4850 |
| ВР 6-28-12,5 | 1 | 37,0-110,0 | 1000/1500 | 9900-28440/14760-42480 | 3300-2700/7550-6100 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-11,2 | 1 | 18,5 | 1000 | 6840-19980 | 2700-2100 | 705 | ДО-44 | 4 |
| ВР 6-28-11,2 | 1 | 75,0 | 1500 | 10800-30600 | 6150-4850 | 950 | ДО-44 | 6 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 92 | 95 | 99 | 101 | 97 | 95 | 90 | 80 | 96 |
Частота вращения, 1000 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 97 | 101 | 106 | 107 | 102 | 100 | 95 | 85 | 108 |
Частота вращения, 1500 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 6-28-4 | 0,37/1500 | 240 | 380 | 267 | 110 | 400 |
| ВР 6-28-4 | 3,0/3000 | 240 | 380 | 267 | 110 | 480 |
| ВР 6-28-4,5 | 0,75/1500 | 270 | 430 | 295 | 125 | 450 |
| ВР 6-28-4,5 | 5,5/3000 | 270 | 430 | 295 | 125 | 550 |
| ВР 6-28-5 | 1,1/1500 | 300 | 470 | 325 | 140 | 470 |
| ВР 6-28-5 | 11,0/3000 | 30 | 470 | 325 | 140 | 660 |
| ВР 6-28-5,6 | 2,2/1500 | 335 | 530 | 360 | 155 | 550 |
| ВР 6-28-5,6 | 18,5/3000 | 335 | 530 | 360 | 155 | 830 |
| ВР 6-28-6,3 | 4,0/1500 | 380 | 580 | 400 | 175 | 620 |
| ВР 6-28-6,3 | 30,0/3000 | 380 | 580 | 400 | 175 | 870 |
| ВР 6-28-7,1 | 7,5/1500 | 425 | 670 | 460 | 195 | 700 |
| ВР 6-28-7,1 | 55,0/3000 | 425 | 670 | 460 | 195 | 1100 |
| ВР 6-28-8 | 11,0/1500 | 480 | 730 | 513 | 220 | 770 |
| ВР 6-28-8 | 90,0/3000 | 480 | 730 | 513 | 220 | 1150 |
| ВР 6-28-9 | 22,0/1500 | 540 | 820 | 570 | 250 | 1000 |
| ВР 6-28-9 | 160,0/3000 | 540 | 820 | 570 | 250 | 1450 |
| ВР 6-28-10 | 37,0/1500 | 600 | 900 | 630 | 275 | 1200 |
| ВР 6-28-11,2 | 18,5/1000 | 670 | 1000 | 703 | 300 | 1050 |
| ВР 6-28-11,2 | 75,0/1500 | 670 | 1000 | 703 | 300 | 1250 |
| ВР 6-28-12,5 | 37,0/1000 | 750 | 1100 | 780 | 340 | 1240 |
| ВР 6-28-12,5 | 110,0/1500 | 750 | 1100 | 780 | 340 | 1500 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 6-28-4 | 0,37/1500 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 315 | 72 | 12 | 4 |
| ВР 6-28-4 | 3,0/3000 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 385 | 72 | 12 | 6 |
| ВР 6-28-4,5 | 0,75/1500 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 360 | 80 | 14 | 6 |
| ВР 6-28-4,5 | 5,5/3000 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 430 | 80 | 14 | 6 |
| ВР 6-28-5 | 1,1/1500 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 385 | 90 | 14 | 6 |
| ВР 6-28-5 | 11,0/3000 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 535 | 90 | 14 | 6 |
| ВР 6-28-5,6 | 2,2/1500 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 450 | 100 | 16 | 6 |
| ВР 6-28-5,6 | 18,5/3000 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 650 | 100 | 16 | 6 |
| ВР 6-28-6,3 | 4,0/1500 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 530 | 125 | 16 | 6 |
| ВР 6-28-6,3 | 30,0/3000 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 730 | 125 | 16 | 6 |
| ВР 6-28-7,1 | 7,5/1500 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 600 | 135 | 18 | 6 |
| ВР 6-28-7,1 | 55,0/3000 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 850 | 135 | 18 | 6 |
| ВР 6-28-8 | 11,0/1500 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 640 | 150 | 18 | 4 |
| ВР 6-28-8 | 90,0/3000 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 960 | 150 | 18 | 6 |
| ВР 6-28-9 | 22,0/1500 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 790 | 165 | 18 | 6 |
| ВР 6-28-9 | 160,0/3000 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 1080 | 165 | 18 | 6 |
| ВР 6-28-10 | 37,0/1500 | 500 | 570 | 13 | 12 | 400 | 300 | 440 | 342 | 110 | 114 | 13 | 14 | 800 | 900 | 190 | 20 | 6 |
| ВР 6-28-11,2 | 18,5/1000 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 900 | 210 | 20 | 6 |
| ВР 6-28-11,2 | 75,0/1500 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 1040 | 210 | 20 | 6 |
| ВР 6-28-12,5 | 37,0/1000 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1060 | 230 | 20 | 6 |
| ВР 6-28-12,5 | 110,0/1500 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1200 | 230 | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 6-28-5-О-1-1,1/1500-Пр0-У1
♦ ВР 6-28 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к вентиляторам высокого давления, одностороннего всасывания, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВВД, ВР 132-30, ВР 120-28.
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 6-28 представлены 11 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 16-тью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 6-28-4 | 1 | 0,37-3,0 | 1500/3000 | 468-1260/1008-2700 | 680-550/3000-2500 |
| ВР 6-28-4,5 | 1 | 0,75-5,5 | 1500/3000 | 648-1872/1368-3960 | 890-690/3750-3000 |
| ВР 6-28-5 | 1 | 1,1-11,0 | 1500/3000 | 900-2664/1800-5436 | 1100-860/4750-3500 |
| ВР 6-28-5,6 | 1 | 2,2-18,5 | 1500/3000 | 1260-3600/2700-7920 | 1420-1100/6100-4500 |
| ВР 6-28-6,3 | 1 | 4,0-30,0 | 1500/3000 | 1800-5220/3600-10800 | 1820-1450/7500-6000 |
| ВР 6-28-7,1 | 1 | 7,5-55,0 | 1500/3000 | 2520-7560/5400-15840 | 2300-1800/9850-7600 |
| ВР 6-28-8 | 1 | 11,0-90,0 | 1500/3000 | 3780-10800/7740-22140 | 3050-2400/13000-10000 |
| ВР 6-28-9 | 1 | 22,0-160,0 | 1500/3000 | 5400-16200/10800-32400 | 3850-3000/16000-13000 |
| ВР 6-28-10 | 1 | 37,0 | 1500 | 7560-21600 | 4800-3800 |
| ВР 6-28-11,2 | 1 | 18,5-75,0 | 1000/1500 | 6840-19980/10800-30600 | 2700-2100/6150-4850 |
| ВР 6-28-12,5 | 1 | 37,0-110,0 | 1000/1500 | 9900-28440/14760-42480 | 3300-2700/7550-6100 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 6-28-12,5 | 1 | 37,0 | 1000 | 9900-28440 | 3300-2700 | 885 | ДО-44 | 6 |
| ВР 6-28-12,5 | 1 | 110,0 | 1500 | 14760-42480 | 7550-6100 | 1195 | ДО-45 | 6 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 94 | 97 | 99 | 103 | 99 | 97 | 92 | 86 | 98 |
Частота вращения, 1000 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 99 | 104 | 108 | 109 | 104 | 103 | 98 | 92 | 118 |
Частота вращения, 1500 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 6-28-4 | 0,37/1500 | 240 | 380 | 267 | 110 | 400 |
| ВР 6-28-4 | 3,0/3000 | 240 | 380 | 267 | 110 | 480 |
| ВР 6-28-4,5 | 0,75/1500 | 270 | 430 | 295 | 125 | 450 |
| ВР 6-28-4,5 | 5,5/3000 | 270 | 430 | 295 | 125 | 550 |
| ВР 6-28-5 | 1,1/1500 | 300 | 470 | 325 | 140 | 470 |
| ВР 6-28-5 | 11,0/3000 | 30 | 470 | 325 | 140 | 660 |
| ВР 6-28-5,6 | 2,2/1500 | 335 | 530 | 360 | 155 | 550 |
| ВР 6-28-5,6 | 18,5/3000 | 335 | 530 | 360 | 155 | 830 |
| ВР 6-28-6,3 | 4,0/1500 | 380 | 580 | 400 | 175 | 620 |
| ВР 6-28-6,3 | 30,0/3000 | 380 | 580 | 400 | 175 | 870 |
| ВР 6-28-7,1 | 7,5/1500 | 425 | 670 | 460 | 195 | 700 |
| ВР 6-28-7,1 | 55,0/3000 | 425 | 670 | 460 | 195 | 1100 |
| ВР 6-28-8 | 11,0/1500 | 480 | 730 | 513 | 220 | 770 |
| ВР 6-28-8 | 90,0/3000 | 480 | 730 | 513 | 220 | 1150 |
| ВР 6-28-9 | 22,0/1500 | 540 | 820 | 570 | 250 | 1000 |
| ВР 6-28-9 | 160,0/3000 | 540 | 820 | 570 | 250 | 1450 |
| ВР 6-28-10 | 37,0/1500 | 600 | 900 | 630 | 275 | 1200 |
| ВР 6-28-11,2 | 18,5/1000 | 670 | 1000 | 703 | 300 | 1050 |
| ВР 6-28-11,2 | 75,0/1500 | 670 | 1000 | 703 | 300 | 1250 |
| ВР 6-28-12,5 | 37,0/1000 | 750 | 1100 | 780 | 340 | 1240 |
| ВР 6-28-12,5 | 110,0/1500 | 750 | 1100 | 780 | 340 | 1500 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 6-28-4 | 0,37/1500 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 315 | 72 | 12 | 4 |
| ВР 6-28-4 | 3,0/3000 | 200 | 230 | 9 | 8 | 160 | 120 | 190 | 150 | 95 | 75 | 9 | 8 | 320 | 385 | 72 | 12 | 6 |
| ВР 6-28-4,5 | 0,75/1500 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 360 | 80 | 14 | 6 |
| ВР 6-28-4,5 | 5,5/3000 | 225 | 260 | 9 | 8 | 180 | 135 | 210 | 165 | 105 | 83 | 9 | 8 | 350 | 430 | 80 | 14 | 6 |
| ВР 6-28-5 | 1,1/1500 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 385 | 90 | 14 | 6 |
| ВР 6-28-5 | 11,0/3000 | 250 | 290 | 9 | 8 | 200 | 150 | 230 | 180 | 100 | 100 | 9 | 10 | 380 | 535 | 90 | 14 | 6 |
| ВР 6-28-5,6 | 2,2/1500 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 450 | 100 | 16 | 6 |
| ВР 6-28-5,6 | 18,5/3000 | 280 | 320 | 9 | 8 | 225 | 170 | 255 | 200 | 100 | 100 | 9 | 10 | 450 | 650 | 100 | 16 | 6 |
| ВР 6-28-6,3 | 4,0/1500 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 530 | 125 | 16 | 6 |
| ВР 6-28-6,3 | 30,0/3000 | 315 | 360 | 9 | 12 | 252 | 190 | 282 | 220 | 100 | 100 | 9 | 10 | 530 | 730 | 125 | 16 | 6 |
| ВР 6-28-7,1 | 7,5/1500 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 600 | 135 | 18 | 6 |
| ВР 6-28-7,1 | 55,0/3000 | 355 | 405 | 11 | 12 | 285 | 215 | 330 | 260 | 100 | 100 | 11 | 12 | 600 | 850 | 135 | 18 | 6 |
| ВР 6-28-8 | 11,0/1500 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 640 | 150 | 18 | 4 |
| ВР 6-28-8 | 90,0/3000 | 400 | 455 | 11 | 12 | 320 | 240 | 360 | 280 | 90 | 94 | 11 | 14 | 680 | 960 | 150 | 18 | 6 |
| ВР 6-28-9 | 22,0/1500 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 790 | 165 | 18 | 6 |
| ВР 6-28-9 | 160,0/3000 | 450 | 510 | 11 | 12 | 360 | 270 | 400 | 312 | 100 | 104 | 11 | 14 | 750 | 1080 | 165 | 18 | 6 |
| ВР 6-28-10 | 37,0/1500 | 500 | 570 | 13 | 12 | 400 | 300 | 440 | 342 | 110 | 114 | 13 | 14 | 800 | 900 | 190 | 20 | 6 |
| ВР 6-28-11,2 | 18,5/1000 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 900 | 210 | 20 | 6 |
| ВР 6-28-11,2 | 75,0/1500 | 560 | 640 | 13 | 12 | 448 | 336 | 488 | 378 | 122 | 126 | 13 | 14 | 850 | 1040 | 210 | 20 | 6 |
| ВР 6-28-12,5 | 37,0/1000 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1060 | 230 | 20 | 6 |
| ВР 6-28-12,5 | 110,0/1500 | 625 | 715 | 13 | 12 | 500 | 375 | 540 | 420 | 135 | 140 | 13 | 14 | 900 | 1200 | 230 | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 6-28-5-О-1-1,1/1500-Пр0-У1
♦ ВР 6-28 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
