*Информация о модели представлена в таблице ниже
Произведено в Узбекистане
Продукт сертицифирован

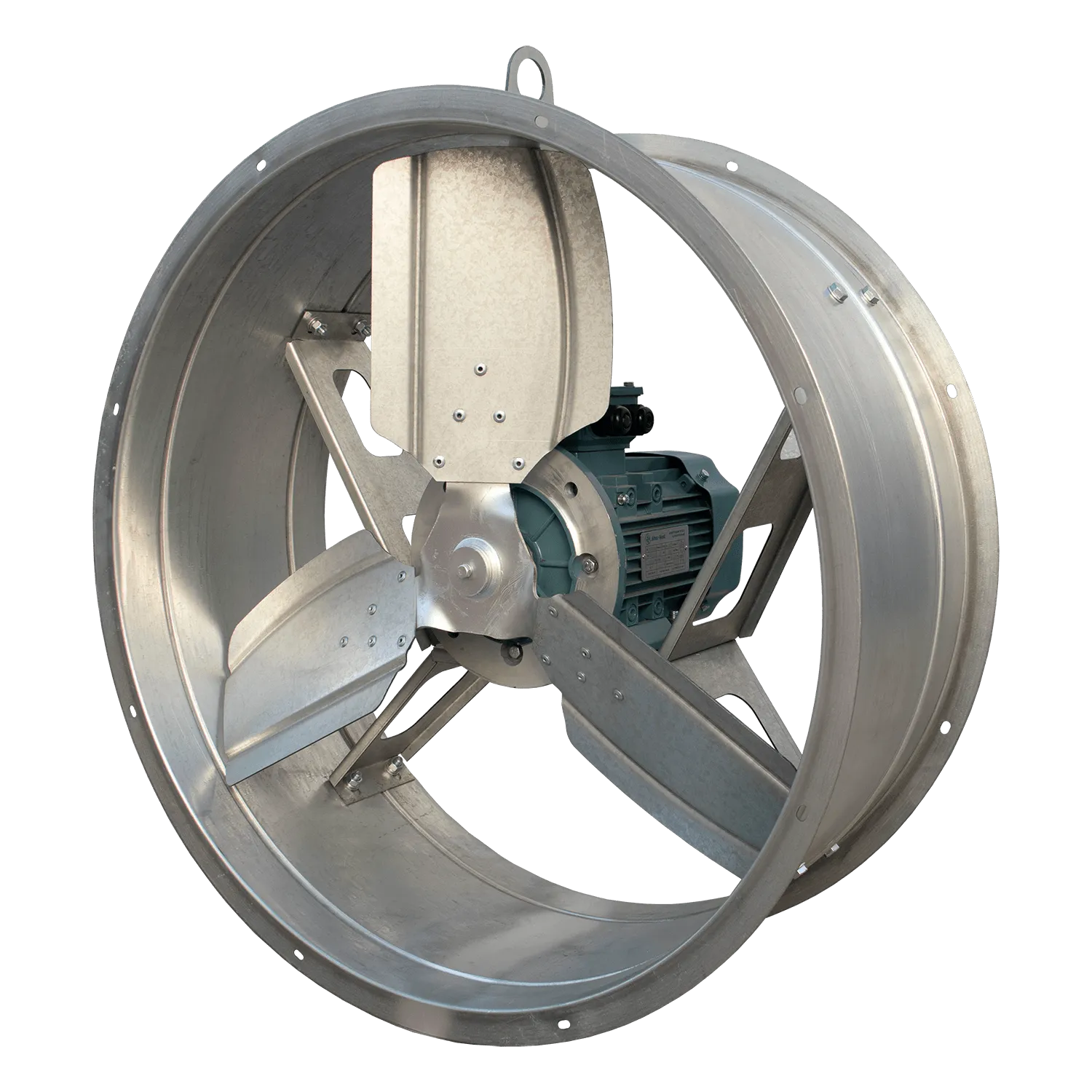

Вентилятор относится к осевым вентиляторам низкого давления, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВО 12-330, ВО 14-320, ОСА 300.
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВО 12-300 представлены 7 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет цилиндрический корпус в виде обечайки с площадкой для крепления электродвигателя и рабочее колесо с 3-мя лопатками для типоразмеров 3,15-8 и 5-ю лопатками для типоразмеров 10-12,5, изготовленные из оцинкованного стального листа. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение с направлением потока воздуха от двигателя или в сторону двигателя. Опционально вентилятор может быть изготовлен с опорной рамой. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Количество лопастей | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВО 12-300-3,15 | 3 | 0,12-0,37 | 1500/3000 | 1800-2700/3700-5300 | 50-20/170-90 |
| ВО 12-300-4 | 3 | 0,12-0,75 | 1500/3000 | 2000-3200/4100-6800 | 75-40/300-150 |
| ВО 12-300-5 | 3 | 0,37-0,55 | 1500 | 4800-7100 | 128-62 |
| ВО 12-300-6,3 | 3 | 0,37-1,1 | 1000/1500 | 6150-10000/9100-15000 | 95-50/200-110 |
| ВО 12-300-8 | 3 | 0,75-3,0 | 1000/1500 | 13900-18300/21400-27800 | 135-85/300-195 |
| ВО 12-300-10 | 5 | 1,5-7,5 | 750/1000/1500 | 20800-27700/27700-36900/44000-55000 | 116-76/207-136/440-300 |
| ВО 12-300-12,5 | 5 | 4,0-7,5 | 750/1000 | 30800-47300/40800-62300 | 186-122/330-200 |
Модельный ряд и краткие технические характеристики.
Наличие опорной рамы. Направление потока воздуха.
Количество лопастей колеса.
Технические характеристики
| Модель | Количество лопастей | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | |||||
| ВО 12-300-3,15 | 3 | 0,12 | 1500 | 1800-2700 | 50-20 | 12,0 |
| ВО 12-300-3,15 | 3 | 0,18 | 1500 | 1800-2700 | 50-20 | 12,0 |
| ВО 12-300-3,15 | 3 | 0,37 | 3000 | 3700-5300 | 170-90 | 12,0 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 72 | 79 | 71 | 68 | 65 | 60 | 55 | 50 | 69 |
Частота вращения, 1500 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 84 | 92 | 83 | 81 | 79 | 74 | 71 | 68 | 88 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Размеры, мм | ||||||||
| D | D1 | D2 | D3 | d | n | B | H | h | |
| ВО 12-300-3,15 | 313 | 320 | 340 | 370 | 6,5х10 | 8 | 170 | 200 | - |
| ВО 12-300-4 | 400 | 406 | 430 | 456 | 6,5х10 | 8 | 200 | 250 | - |
| ВО 12-300-5 | 497 | 505 | 532 | 555 | 8х14 | 16 | 250 | 300 | 637 |
| ВО 12-300-6,3 | 630 | 637 | 665 | 687 | 8х14 | 16 | 300 | 365 | 768 |
| ВО 12-300-8 | 800 | 810 | 840 | 866 | 10х20 | 16 | 320 | 495 | 993 |
| ВО 12-300-10 | 1000 | 1022 | 1060 | 1087 | 12х20 | 16 | 400 | 614 | 1213 |
| ВО 12-300-12,5 | 1250 | 1275 | 1316 | 1343 | 12х20 | 16 | 500 | 726 | 1450 |
| Модель | Размеры, мм | ||||
| L | L1 | C | C1 | d1 | |
| ВО 12-300-3,15 | 320 | 214 | 300 | 190 | 8 |
| ВО 12-300-4 | 400 | 244 | 380 | 220 | 10 |
| ВО 12-300-5 | 500 | 293 | 476 | 273 | 12 |
| ВО 12-300-6,3 | 630 | 351 | 600 | 325 | 12 |
| ВО 12-300-8 | 800 | 391 | 750 | 361 | 12 |
| ВО 12-300-10 | 948 | 482 | 900 | 432 | 18 |
| ВО 12-300-12,5 | 1150 | 582 | 1100 | 532 | 18 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВО 12-300-6,3/3-О-1-1,1/1500-О-У1
♦ ВО 12-300 - Типовое обозначение
♦ 6,3 - Типоразмер рабочего колеса, дм
♦ 3 - Количество лопастей колеса
♦ О - Назначение
♦ 1 - Направление потока воздуха
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ О - Наличие опорной рамы
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к осевым вентиляторам низкого давления, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВО 12-330, ВО 14-320, ОСА 300.
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВО 12-300 представлены 7 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет цилиндрический корпус в виде обечайки с площадкой для крепления электродвигателя и рабочее колесо с 3-мя лопатками для типоразмеров 3,15-8 и 5-ю лопатками для типоразмеров 10-12,5, изготовленные из оцинкованного стального листа. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение с направлением потока воздуха от двигателя или в сторону двигателя. Опционально вентилятор может быть изготовлен с опорной рамой. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Количество лопастей | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВО 12-300-3,15 | 3 | 0,12-0,37 | 1500/3000 | 1800-2700/3700-5300 | 50-20/170-90 |
| ВО 12-300-4 | 3 | 0,12-0,75 | 1500/3000 | 2000-3200/4100-6800 | 75-40/300-150 |
| ВО 12-300-5 | 3 | 0,37-0,55 | 1500 | 4800-7100 | 128-62 |
| ВО 12-300-6,3 | 3 | 0,37-1,1 | 1000/1500 | 6150-10000/9100-15000 | 95-50/200-110 |
| ВО 12-300-8 | 3 | 0,75-3,0 | 1000/1500 | 13900-18300/21400-27800 | 135-85/300-195 |
| ВО 12-300-10 | 5 | 1,5-7,5 | 750/1000/1500 | 20800-27700/27700-36900/44000-55000 | 116-76/207-136/440-300 |
| ВО 12-300-12,5 | 5 | 4,0-7,5 | 750/1000 | 30800-47300/40800-62300 | 186-122/330-200 |
Модельный ряд и краткие технические характеристики.
Наличие опорной рамы. Направление потока воздуха.
Количество лопастей колеса.
Технические характеристики
| Модель | Количество лопастей | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | |||||
| ВО 12-300-4 | 3 | 0,12 | 1500 | 2000-3200 | 75-40 | 14,0 |
| ВО 12-300-4 | 3 | 0,18 | 1500 | 2000-3200 | 75-40 | 14,0 |
| ВО 12-300-4 | 3 | 0,25 | 1500 | 2000-3200 | 75-40 | 16,0 |
| ВО 12-300-4 | 3 | 0,75 | 3000 | 4100-6800 | 300-150 | 19,0 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 78 | 85 | 76 | 73 | 70 | 65 | 59 | 53 | 76 |
Частота вращения, 1500 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 92 | 99 | 95 | 93 | 91 | 86 | 80 | 72 | 96 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Размеры, мм | ||||||||
| D | D1 | D2 | D3 | d | n | B | H | h | |
| ВО 12-300-3,15 | 313 | 320 | 340 | 370 | 6,5х10 | 8 | 170 | 200 | - |
| ВО 12-300-4 | 400 | 406 | 430 | 456 | 6,5х10 | 8 | 200 | 250 | - |
| ВО 12-300-5 | 497 | 505 | 532 | 555 | 8х14 | 16 | 250 | 300 | 637 |
| ВО 12-300-6,3 | 630 | 637 | 665 | 687 | 8х14 | 16 | 300 | 365 | 768 |
| ВО 12-300-8 | 800 | 810 | 840 | 866 | 10х20 | 16 | 320 | 495 | 993 |
| ВО 12-300-10 | 1000 | 1022 | 1060 | 1087 | 12х20 | 16 | 400 | 614 | 1213 |
| ВО 12-300-12,5 | 1250 | 1275 | 1316 | 1343 | 12х20 | 16 | 500 | 726 | 1450 |
| Модель | Размеры, мм | ||||
| L | L1 | C | C1 | d1 | |
| ВО 12-300-3,15 | 320 | 214 | 300 | 190 | 8 |
| ВО 12-300-4 | 400 | 244 | 380 | 220 | 10 |
| ВО 12-300-5 | 500 | 293 | 476 | 273 | 12 |
| ВО 12-300-6,3 | 630 | 351 | 600 | 325 | 12 |
| ВО 12-300-8 | 800 | 391 | 750 | 361 | 12 |
| ВО 12-300-10 | 948 | 482 | 900 | 432 | 18 |
| ВО 12-300-12,5 | 1150 | 582 | 1100 | 532 | 18 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВО 12-300-6,3/3-О-1-1,1/1500-О-У1
♦ ВО 12-300 - Типовое обозначение
♦ 6,3 - Типоразмер рабочего колеса, дм
♦ 3 - Количество лопастей колеса
♦ О - Назначение
♦ 1 - Направление потока воздуха
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ О - Наличие опорной рамы
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к осевым вентиляторам низкого давления, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВО 12-330, ВО 14-320, ОСА 300.
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВО 12-300 представлены 7 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет цилиндрический корпус в виде обечайки с площадкой для крепления электродвигателя и рабочее колесо с 3-мя лопатками для типоразмеров 3,15-8 и 5-ю лопатками для типоразмеров 10-12,5, изготовленные из оцинкованного стального листа. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение с направлением потока воздуха от двигателя или в сторону двигателя. Опционально вентилятор может быть изготовлен с опорной рамой. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Количество лопастей | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВО 12-300-3,15 | 3 | 0,12-0,37 | 1500/3000 | 1800-2700/3700-5300 | 50-20/170-90 |
| ВО 12-300-4 | 3 | 0,12-0,75 | 1500/3000 | 2000-3200/4100-6800 | 75-40/300-150 |
| ВО 12-300-5 | 3 | 0,37-0,55 | 1500 | 4800-7100 | 128-62 |
| ВО 12-300-6,3 | 3 | 0,37-1,1 | 1000/1500 | 6150-10000/9100-15000 | 95-50/200-110 |
| ВО 12-300-8 | 3 | 0,75-3,0 | 1000/1500 | 13900-18300/21400-27800 | 135-85/300-195 |
| ВО 12-300-10 | 5 | 1,5-7,5 | 750/1000/1500 | 20800-27700/27700-36900/44000-55000 | 116-76/207-136/440-300 |
| ВО 12-300-12,5 | 5 | 4,0-7,5 | 750/1000 | 30800-47300/40800-62300 | 186-122/330-200 |
Модельный ряд и краткие технические характеристики.
Наличие опорной рамы. Направление потока воздуха.
Количество лопастей колеса.
Технические характеристики
| Модель | Количество лопастей | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | |||||
| ВО 12-300-5 | 3 | 0,37 | 1500 | 4800-7100 | 128-62 | 21,0 |
| ВО 12-300-5 | 3 | 0,55 | 1500 | 4800-7100 | 128-62 | 23,0 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 86 | 93 | 84 | 81 | 78 | 73 | 67 | 61 | 84 |
Частота вращения, 1500 об/мин.
Габаритные и присоединительные размеры
| Модель | Размеры, мм | ||||||||
| D | D1 | D2 | D3 | d | n | B | H | h | |
| ВО 12-300-3,15 | 313 | 320 | 340 | 370 | 6,5х10 | 8 | 170 | 200 | - |
| ВО 12-300-4 | 400 | 406 | 430 | 456 | 6,5х10 | 8 | 200 | 250 | - |
| ВО 12-300-5 | 497 | 505 | 532 | 555 | 8х14 | 16 | 250 | 300 | 637 |
| ВО 12-300-6,3 | 630 | 637 | 665 | 687 | 8х14 | 16 | 300 | 365 | 768 |
| ВО 12-300-8 | 800 | 810 | 840 | 866 | 10х20 | 16 | 320 | 495 | 993 |
| ВО 12-300-10 | 1000 | 1022 | 1060 | 1087 | 12х20 | 16 | 400 | 614 | 1213 |
| ВО 12-300-12,5 | 1250 | 1275 | 1316 | 1343 | 12х20 | 16 | 500 | 726 | 1450 |
| Модель | Размеры, мм | ||||
| L | L1 | C | C1 | d1 | |
| ВО 12-300-3,15 | 320 | 214 | 300 | 190 | 8 |
| ВО 12-300-4 | 400 | 244 | 380 | 220 | 10 |
| ВО 12-300-5 | 500 | 293 | 476 | 273 | 12 |
| ВО 12-300-6,3 | 630 | 351 | 600 | 325 | 12 |
| ВО 12-300-8 | 800 | 391 | 750 | 361 | 12 |
| ВО 12-300-10 | 948 | 482 | 900 | 432 | 18 |
| ВО 12-300-12,5 | 1150 | 582 | 1100 | 532 | 18 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВО 12-300-6,3/3-О-1-1,1/1500-О-У1
♦ ВО 12-300 - Типовое обозначение
♦ 6,3 - Типоразмер рабочего колеса, дм
♦ 3 - Количество лопастей колеса
♦ О - Назначение
♦ 1 - Направление потока воздуха
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ О - Наличие опорной рамы
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к осевым вентиляторам низкого давления, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВО 12-330, ВО 14-320, ОСА 300.
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВО 12-300 представлены 7 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет цилиндрический корпус в виде обечайки с площадкой для крепления электродвигателя и рабочее колесо с 3-мя лопатками для типоразмеров 3,15-8 и 5-ю лопатками для типоразмеров 10-12,5, изготовленные из оцинкованного стального листа. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение с направлением потока воздуха от двигателя или в сторону двигателя. Опционально вентилятор может быть изготовлен с опорной рамой. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Количество лопастей | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВО 12-300-3,15 | 3 | 0,12-0,37 | 1500/3000 | 1800-2700/3700-5300 | 50-20/170-90 |
| ВО 12-300-4 | 3 | 0,12-0,75 | 1500/3000 | 2000-3200/4100-6800 | 75-40/300-150 |
| ВО 12-300-5 | 3 | 0,37-0,55 | 1500 | 4800-7100 | 128-62 |
| ВО 12-300-6,3 | 3 | 0,37-1,1 | 1000/1500 | 6150-10000/9100-15000 | 95-50/200-110 |
| ВО 12-300-8 | 3 | 0,75-3,0 | 1000/1500 | 13900-18300/21400-27800 | 135-85/300-195 |
| ВО 12-300-10 | 5 | 1,5-7,5 | 750/1000/1500 | 20800-27700/27700-36900/44000-55000 | 116-76/207-136/440-300 |
| ВО 12-300-12,5 | 5 | 4,0-7,5 | 750/1000 | 30800-47300/40800-62300 | 186-122/330-200 |
Модельный ряд и краткие технические характеристики.
Наличие опорной рамы. Направление потока воздуха.
Количество лопастей колеса.
Технические характеристики
| Модель | Количество лопастей | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | |||||
| ВО 12-300-8 | 3 | 0,75 | 1000 | 13900-18300 | 135-85 | 60,0 |
| ВО 12-300-8 | 3 | 3,0 | 1500 | 21400-27800 | 300-195 | 75,0 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 92 | 99 | 90 | 87 | 84 | 79 | 73 | 67 | 90 |
Частота вращения, 1000 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 103 | 110 | 101 | 98 | 95 | 90 | 84 | 78 | 101 |
Частота вращения, 1500 об/мин.
Габаритные и присоединительные размеры
| Модель | Размеры, мм | ||||||||
| D | D1 | D2 | D3 | d | n | B | H | h | |
| ВО 12-300-3,15 | 313 | 320 | 340 | 370 | 6,5х10 | 8 | 170 | 200 | - |
| ВО 12-300-4 | 400 | 406 | 430 | 456 | 6,5х10 | 8 | 200 | 250 | - |
| ВО 12-300-5 | 497 | 505 | 532 | 555 | 8х14 | 16 | 250 | 300 | 637 |
| ВО 12-300-6,3 | 630 | 637 | 665 | 687 | 8х14 | 16 | 300 | 365 | 768 |
| ВО 12-300-8 | 800 | 810 | 840 | 866 | 10х20 | 16 | 320 | 495 | 993 |
| ВО 12-300-10 | 1000 | 1022 | 1060 | 1087 | 12х20 | 16 | 400 | 614 | 1213 |
| ВО 12-300-12,5 | 1250 | 1275 | 1316 | 1343 | 12х20 | 16 | 500 | 726 | 1450 |
| Модель | Размеры, мм | ||||
| L | L1 | C | C1 | d1 | |
| ВО 12-300-3,15 | 320 | 214 | 300 | 190 | 8 |
| ВО 12-300-4 | 400 | 244 | 380 | 220 | 10 |
| ВО 12-300-5 | 500 | 293 | 476 | 273 | 12 |
| ВО 12-300-6,3 | 630 | 351 | 600 | 325 | 12 |
| ВО 12-300-8 | 800 | 391 | 750 | 361 | 12 |
| ВО 12-300-10 | 948 | 482 | 900 | 432 | 18 |
| ВО 12-300-12,5 | 1150 | 582 | 1100 | 532 | 18 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВО 12-300-6,3/3-О-1-1,1/1500-О-У1
♦ ВО 12-300 - Типовое обозначение
♦ 6,3 - Типоразмер рабочего колеса, дм
♦ 3 - Количество лопастей колеса
♦ О - Назначение
♦ 1 - Направление потока воздуха
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ О - Наличие опорной рамы
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к осевым вентиляторам низкого давления, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВО 12-330, ВО 14-320, ОСА 300.
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВО 12-300 представлены 7 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет цилиндрический корпус в виде обечайки с площадкой для крепления электродвигателя и рабочее колесо с 3-мя лопатками для типоразмеров 3,15-8 и 5-ю лопатками для типоразмеров 10-12,5, изготовленные из оцинкованного стального листа. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение с направлением потока воздуха от двигателя или в сторону двигателя. Опционально вентилятор может быть изготовлен с опорной рамой. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Количество лопастей | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВО 12-300-3,15 | 3 | 0,12-0,37 | 1500/3000 | 1800-2700/3700-5300 | 50-20/170-90 |
| ВО 12-300-4 | 3 | 0,12-0,75 | 1500/3000 | 2000-3200/4100-6800 | 75-40/300-150 |
| ВО 12-300-5 | 3 | 0,37-0,55 | 1500 | 4800-7100 | 128-62 |
| ВО 12-300-6,3 | 3 | 0,37-1,1 | 1000/1500 | 6150-10000/9100-15000 | 95-50/200-110 |
| ВО 12-300-8 | 3 | 0,75-3,0 | 1000/1500 | 13900-18300/21400-27800 | 135-85/300-195 |
| ВО 12-300-10 | 5 | 1,5-7,5 | 750/1000/1500 | 20800-27700/27700-36900/44000-55000 | 116-76/207-136/440-300 |
| ВО 12-300-12,5 | 5 | 4,0-7,5 | 750/1000 | 30800-47300/40800-62300 | 186-122/330-200 |
Модельный ряд и краткие технические характеристики.
Наличие опорной рамы. Направление потока воздуха.
Количество лопастей колеса.
Технические характеристики
| Модель | Количество лопастей | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | |||||
| ВО 12-300-8 | 3 | 0,75 | 1000 | 13900-18300 | 135-85 | 60,0 |
| ВО 12-300-8 | 3 | 3,0 | 1500 | 21400-27800 | 300-195 | 75,0 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 92 | 99 | 90 | 87 | 84 | 79 | 73 | 67 | 90 |
Частота вращения, 1000 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 103 | 110 | 101 | 98 | 95 | 90 | 84 | 78 | 101 |
Частота вращения, 1500 об/мин.
Габаритные и присоединительные размеры
| Модель | Размеры, мм | ||||||||
| D | D1 | D2 | D3 | d | n | B | H | h | |
| ВО 12-300-3,15 | 313 | 320 | 340 | 370 | 6,5х10 | 8 | 170 | 200 | - |
| ВО 12-300-4 | 400 | 406 | 430 | 456 | 6,5х10 | 8 | 200 | 250 | - |
| ВО 12-300-5 | 497 | 505 | 532 | 555 | 8х14 | 16 | 250 | 300 | 637 |
| ВО 12-300-6,3 | 630 | 637 | 665 | 687 | 8х14 | 16 | 300 | 365 | 768 |
| ВО 12-300-8 | 800 | 810 | 840 | 866 | 10х20 | 16 | 320 | 495 | 993 |
| ВО 12-300-10 | 1000 | 1022 | 1060 | 1087 | 12х20 | 16 | 400 | 614 | 1213 |
| ВО 12-300-12,5 | 1250 | 1275 | 1316 | 1343 | 12х20 | 16 | 500 | 726 | 1450 |
| Модель | Размеры, мм | ||||
| L | L1 | C | C1 | d1 | |
| ВО 12-300-3,15 | 320 | 214 | 300 | 190 | 8 |
| ВО 12-300-4 | 400 | 244 | 380 | 220 | 10 |
| ВО 12-300-5 | 500 | 293 | 476 | 273 | 12 |
| ВО 12-300-6,3 | 630 | 351 | 600 | 325 | 12 |
| ВО 12-300-8 | 800 | 391 | 750 | 361 | 12 |
| ВО 12-300-10 | 948 | 482 | 900 | 432 | 18 |
| ВО 12-300-12,5 | 1150 | 582 | 1100 | 532 | 18 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВО 12-300-6,3/3-О-1-1,1/1500-О-У1
♦ ВО 12-300 - Типовое обозначение
♦ 6,3 - Типоразмер рабочего колеса, дм
♦ 3 - Количество лопастей колеса
♦ О - Назначение
♦ 1 - Направление потока воздуха
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ О - Наличие опорной рамы
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к осевым вентиляторам низкого давления, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВО 12-330, ВО 14-320, ОСА 300.
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВО 12-300 представлены 7 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет цилиндрический корпус в виде обечайки с площадкой для крепления электродвигателя и рабочее колесо с 3-мя лопатками для типоразмеров 3,15-8 и 5-ю лопатками для типоразмеров 10-12,5, изготовленные из оцинкованного стального листа. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение с направлением потока воздуха от двигателя или в сторону двигателя. Опционально вентилятор может быть изготовлен с опорной рамой. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Количество лопастей | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВО 12-300-3,15 | 3 | 0,12-0,37 | 1500/3000 | 1800-2700/3700-5300 | 50-20/170-90 |
| ВО 12-300-4 | 3 | 0,12-0,75 | 1500/3000 | 2000-3200/4100-6800 | 75-40/300-150 |
| ВО 12-300-5 | 3 | 0,37-0,55 | 1500 | 4800-7100 | 128-62 |
| ВО 12-300-6,3 | 3 | 0,37-1,1 | 1000/1500 | 6150-10000/9100-15000 | 95-50/200-110 |
| ВО 12-300-8 | 3 | 0,75-3,0 | 1000/1500 | 13900-18300/21400-27800 | 135-85/300-195 |
| ВО 12-300-10 | 5 | 1,5-7,5 | 750/1000/1500 | 20800-27700/27700-36900/44000-55000 | 116-76/207-136/440-300 |
| ВО 12-300-12,5 | 5 | 4,0-7,5 | 750/1000 | 30800-47300/40800-62300 | 186-122/330-200 |
Модельный ряд и краткие технические характеристики.
Наличие опорной рамы. Направление потока воздуха.
Количество лопастей колеса.
Технические характеристики
| Модель | Количество лопастей | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | |||||
| ВО 12-300-10 | 5 | 1,5 | 750 | 20800-27700 | 116-76 | 97,0 |
| ВО 12-300-10 | 5 | 3,0 | 1000 | 27700-36900 | 207-136 | 105,5 |
| ВО 12-300-10 | 5 | 7,5 | 1500 | 44000-55000 | 440-300 | 114,0 |
Аэродинамические характеристики
 |  |
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 92 | 98 | 89 | 87 | 82 | 79 | 72 | 68 | 90 |
Частота вращения, 750 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 100 | 107 | 98 | 95 | 92 | 87 | 81 | 75 | 98 |
Частота вращения, 1000 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 105 | 110 | 102 | 98 | 96 | 92 | 86 | 80 | 102 |
Частота вращения, 1500 об/мин.
Габаритные и присоединительные размеры
| Модель | Размеры, мм | ||||||||
| D | D1 | D2 | D3 | d | n | B | H | h | |
| ВО 12-300-3,15 | 313 | 320 | 340 | 370 | 6,5х10 | 8 | 170 | 200 | - |
| ВО 12-300-4 | 400 | 406 | 430 | 456 | 6,5х10 | 8 | 200 | 250 | - |
| ВО 12-300-5 | 497 | 505 | 532 | 555 | 8х14 | 16 | 250 | 300 | 637 |
| ВО 12-300-6,3 | 630 | 637 | 665 | 687 | 8х14 | 16 | 300 | 365 | 768 |
| ВО 12-300-8 | 800 | 810 | 840 | 866 | 10х20 | 16 | 320 | 495 | 993 |
| ВО 12-300-10 | 1000 | 1022 | 1060 | 1087 | 12х20 | 16 | 400 | 614 | 1213 |
| ВО 12-300-12,5 | 1250 | 1275 | 1316 | 1343 | 12х20 | 16 | 500 | 726 | 1450 |
| Модель | Размеры, мм | ||||
| L | L1 | C | C1 | d1 | |
| ВО 12-300-3,15 | 320 | 214 | 300 | 190 | 8 |
| ВО 12-300-4 | 400 | 244 | 380 | 220 | 10 |
| ВО 12-300-5 | 500 | 293 | 476 | 273 | 12 |
| ВО 12-300-6,3 | 630 | 351 | 600 | 325 | 12 |
| ВО 12-300-8 | 800 | 391 | 750 | 361 | 12 |
| ВО 12-300-10 | 948 | 482 | 900 | 432 | 18 |
| ВО 12-300-12,5 | 1150 | 582 | 1100 | 532 | 18 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВО 12-300-6,3/3-О-1-1,1/1500-О-У1
♦ ВО 12-300 - Типовое обозначение
♦ 6,3 - Типоразмер рабочего колеса, дм
♦ 3 - Количество лопастей колеса
♦ О - Назначение
♦ 1 - Направление потока воздуха
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ О - Наличие опорной рамы
♦ У1 - Климатическое исполнение по ГОСТ 115150
Вентилятор относится к осевым вентиляторам низкого давления, применяется в различных системах вентиляции, в производственных установках и технологических линиях легкой и тяжелой промышленности.
Аналог: ВО 12-330, ВО 14-320, ОСА 300.
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВО 12-300 представлены 7 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет цилиндрический корпус в виде обечайки с площадкой для крепления электродвигателя и рабочее колесо с 3-мя лопатками для типоразмеров 3,15-8 и 5-ю лопатками для типоразмеров 10-12,5, изготовленные из оцинкованного стального листа. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение с направлением потока воздуха от двигателя или в сторону двигателя. Опционально вентилятор может быть изготовлен с опорной рамой. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Количество лопастей | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВО 12-300-3,15 | 3 | 0,12-0,37 | 1500/3000 | 1800-2700/3700-5300 | 50-20/170-90 |
| ВО 12-300-4 | 3 | 0,12-0,75 | 1500/3000 | 2000-3200/4100-6800 | 75-40/300-150 |
| ВО 12-300-5 | 3 | 0,37-0,55 | 1500 | 4800-7100 | 128-62 |
| ВО 12-300-6,3 | 3 | 0,37-1,1 | 1000/1500 | 6150-10000/9100-15000 | 95-50/200-110 |
| ВО 12-300-8 | 3 | 0,75-3,0 | 1000/1500 | 13900-18300/21400-27800 | 135-85/300-195 |
| ВО 12-300-10 | 5 | 1,5-7,5 | 750/1000/1500 | 20800-27700/27700-36900/44000-55000 | 116-76/207-136/440-300 |
| ВО 12-300-12,5 | 5 | 4,0-7,5 | 750/1000 | 30800-47300/40800-62300 | 186-122/330-200 |
Модельный ряд и краткие технические характеристики.
Наличие опорной рамы. Направление потока воздуха.
Количество лопастей колеса.
Технические характеристики
| Модель | Количество лопастей | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | |
| Мощность, кВт | Частота вращения, об/мин | |||||
| ВО 12-300-12,5 | 5 | 4,0 | 750 | 30800-47300 | 186-122 | 214,0 |
| ВО 12-300-12,5 | 5 | 7,5 | 1000 | 40800-62300 | 330-200 | 235,0 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 100 | 107 | 98 | 95 | 92 | 87 | 81 | 75 | 98 |
Частота вращения, 750 об/мин.
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 108 | 115 | 106 | 103 | 100 | 95 | 89 | 83 | 106 |
Частота вращения, 1000 об/мин.
Габаритные и присоединительные размеры
| Модель | Размеры, мм | ||||||||
| D | D1 | D2 | D3 | d | n | B | H | h | |
| ВО 12-300-3,15 | 313 | 320 | 340 | 370 | 6,5х10 | 8 | 170 | 200 | - |
| ВО 12-300-4 | 400 | 406 | 430 | 456 | 6,5х10 | 8 | 200 | 250 | - |
| ВО 12-300-5 | 497 | 505 | 532 | 555 | 8х14 | 16 | 250 | 300 | 637 |
| ВО 12-300-6,3 | 630 | 637 | 665 | 687 | 8х14 | 16 | 300 | 365 | 768 |
| ВО 12-300-8 | 800 | 810 | 840 | 866 | 10х20 | 16 | 320 | 495 | 993 |
| ВО 12-300-10 | 1000 | 1022 | 1060 | 1087 | 12х20 | 16 | 400 | 614 | 1213 |
| ВО 12-300-12,5 | 1250 | 1275 | 1316 | 1343 | 12х20 | 16 | 500 | 726 | 1450 |
| Модель | Размеры, мм | ||||
| L | L1 | C | C1 | d1 | |
| ВО 12-300-3,15 | 320 | 214 | 300 | 190 | 8 |
| ВО 12-300-4 | 400 | 244 | 380 | 220 | 10 |
| ВО 12-300-5 | 500 | 293 | 476 | 273 | 12 |
| ВО 12-300-6,3 | 630 | 351 | 600 | 325 | 12 |
| ВО 12-300-8 | 800 | 391 | 750 | 361 | 12 |
| ВО 12-300-10 | 948 | 482 | 900 | 432 | 18 |
| ВО 12-300-12,5 | 1150 | 582 | 1100 | 532 | 18 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВО 12-300-6,3/3-О-1-1,1/1500-О-У1
♦ ВО 12-300 - Типовое обозначение
♦ 6,3 - Типоразмер рабочего колеса, дм
♦ 3 - Количество лопастей колеса
♦ О - Назначение
♦ 1 - Направление потока воздуха
♦ 1,1/1500 - Электродвигатель кВт/об.мин.
♦ О - Наличие опорной рамы
♦ У1 - Климатическое исполнение по ГОСТ 115150
