*Информация о модели представлена в таблице ниже
Произведено в Узбекистане
Продукт сертицифирован
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
| Масса и размеры могут отличаться в зависимости от назначения и используемых материалов. | |

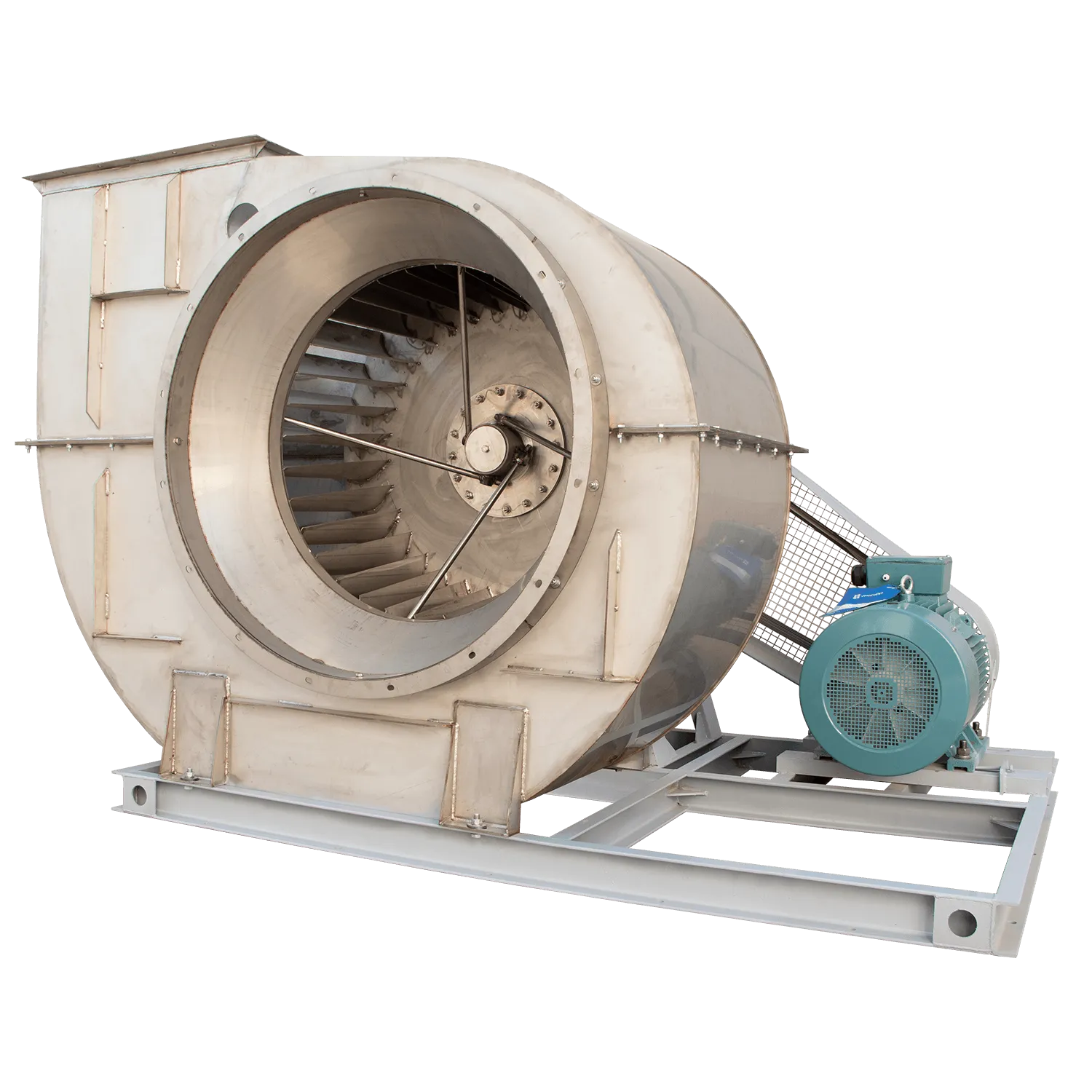

Вентиляторы ВЦ 9-55 представлены 2 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 32-мя вперёд загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Рабочее колесо вентилятора соединено с двигателем клиноременной передачей. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Мощность электродвигателя, кВт | Частота вращения раб. колеса, об/мин | Пределы параметров в рабочей зоне | |
| Производительность, м3/ч | Полное давление, Па | ||||
| ВЦ 9-55-10 | 5 | 5,5-110,0 | 250/700 | 10400-34100/28400-94500 | 240-300/1810-2420 |
| ВЦ 9-55-12,5 | 5 | 11,0-110,0 | 220/490 | 18100-58100/40000-127500 | 280-355/1400-1870 |
| Модельный ряд и краткие технические характеристики. | |||||
| Конструктивное исполнение. |
| Положение корпуса. |
Технические характеристики
| Модель | Частота вращения раб. колеса, об/мин | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 9-55-10 | 250 | 5,5 | подбор | 10400-34100 | 240-300 | 600 | ДО-43 | 10 |
| ВЦ 9-55-10 | 280 | 7,5 | подбор | 11700-37100 | 295-365 | 600 | ДО-43 | 10 |
| ВЦ 9-55-10 | 320 | 11,0 | подбор | 13500-42100 | 380-500 | 600 | ДО-43 | 10 |
| ВЦ 9-55-10 | 360 | 15,0 | подбор | 14800-48100 | 490-630 | 600 | ДО-43 | 10 |
| ВЦ 9-55-10 | 410 | 22,0 | подбор | 16800-55100 | 620-810 | 600 | ДО-43 | 10 |
| ВЦ 9-55-10 | 460 | 30,0 | подбор | 19100-60200 | 790-1040 | 600 | ДО-43 | 10 |
| ВЦ 9-55-10 | 520 | 45,0 | подбор | 22100-69100 | 1000-1280 | 600 | ДО-43 | 10 |
| ВЦ 9-55-10 | 570 | 55,0 | подбор | 23500-75100 | 1200-1600 | 600 | ДО-43 | 10 |
| ВЦ 9-55-10 | 630 | 75,0 | подбор | 26100-84300 | 1450-1950 | 600 | ДО-43 | 10 |
| ВЦ 9-55-10 | 700 | 110,0 | подбор | 28400-94500 | 1810-2420 | 600 | ДО-43 | 10 |
| Конструктивное исполнение 5. | ||||||||
Аэродинамические характеристики
Пример обозначения:
ВЦ 9-55-10-О-5-45,0/750-520-Пр0-У1
♦ ВЦ 9-55 - Типовое обозначение
♦ 10 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 5 - Конструктивное исполнение по ГОСТ 5976
♦ 45,0/750 - Электродвигатель кВт/об.мин.
♦ 520 - Рабочее колесо, об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВЦ 14-46 представлены 4 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 32-мя вперед загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Рабочее колесо вентилятора соединено с двигателем клиноременной передачей. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Мощность электродвигателя, кВт | Частота вращения раб. колеса, об/мин | Пределы параметров в рабочей зоне | |
| Производительность, м3/ч | Полное давление, Па | ||||
| ВЦ 14-46-6,3 | 5 | 2,2-45,0 | 400/1100 | 4200-13100/11600-36400 | 240-300/1800-2400 |
| ВЦ 14-46-8 | 5 | 3,0-75,0 | 300/880 | 6250-20100/18200-60000 | 220-275/1820-2480 |
| ВЦ 14-46-10 | 5 | 5,5-110,0 | 250/700 | 10400-34100/28400-94500 | 240-300/1810-2420 |
| ВЦ 14-46-12,5 | 5 | 11,0-110,0 | 220/490 | 18100-58100/40000-127500 | 280-355/1400-1870 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Частота вращения раб. колеса, об/мин | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 9-55-12,5 | 220 | 11,0 | подбор | 18100-58100 | 280-355 | 750 | ДО-43 | 12 |
| ВЦ 9-55-12,5 | 240 | 15,0 | подбор | 19200-62100 | 340-440 | 750 | ДО-43 | 12 |
| ВЦ 9-55-12,5 | 270 | 22,0 | подбор | 21600-70100 | 425-535 | 750 | ДО-43 | 12 |
| ВЦ 9-55-12,5 | 300 | 30,0 | подбор | 24500-78100 | 525-690 | 750 | ДО-43 | 12 |
| ВЦ 9-55-12,5 | 330 | 37,0 | подбор | 26700-85200 | 640-800 | 750 | ДО-43 | 12 |
| ВЦ 9-55-12,5 | 360 | 45,0 | подбор | 28900-93500 | 760-940 | 750 | ДО-43 | 12 |
| ВЦ 9-55-12,5 | 400 | 75,0 | подбор | 32500-100000 | 930-1230 | 750 | ДО-43 | 12 |
| ВЦ 9-55-12,5 | 440 | 90,0 | подбор | 36100-111500 | 1150-1500 | 750 | ДО-43 | 12 |
| ВЦ 9-55-12,5 | 490 | 110,0 | подбор | 40000-127500 | 1400-1870 | 750 | ДО-43 | 12 |
Конструктивное исполнение 5.
Аэродинамические характеристики
Пример обозначения:
ВЦ 14-46-8-О-5-37,0/750-680-Пр0-У1
♦ ВЦ 14-46 - Типовое обозначение
♦ 8 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 5 - Конструктивное исполнение по ГОСТ 5976
♦ 37,0/750 - Электродвигатель кВт/об.мин.
♦ 680 - Рабочее колесо, об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
