*Информация о модели представлена в таблице ниже
Произведено в Узбекистане
Продукт сертицифирован

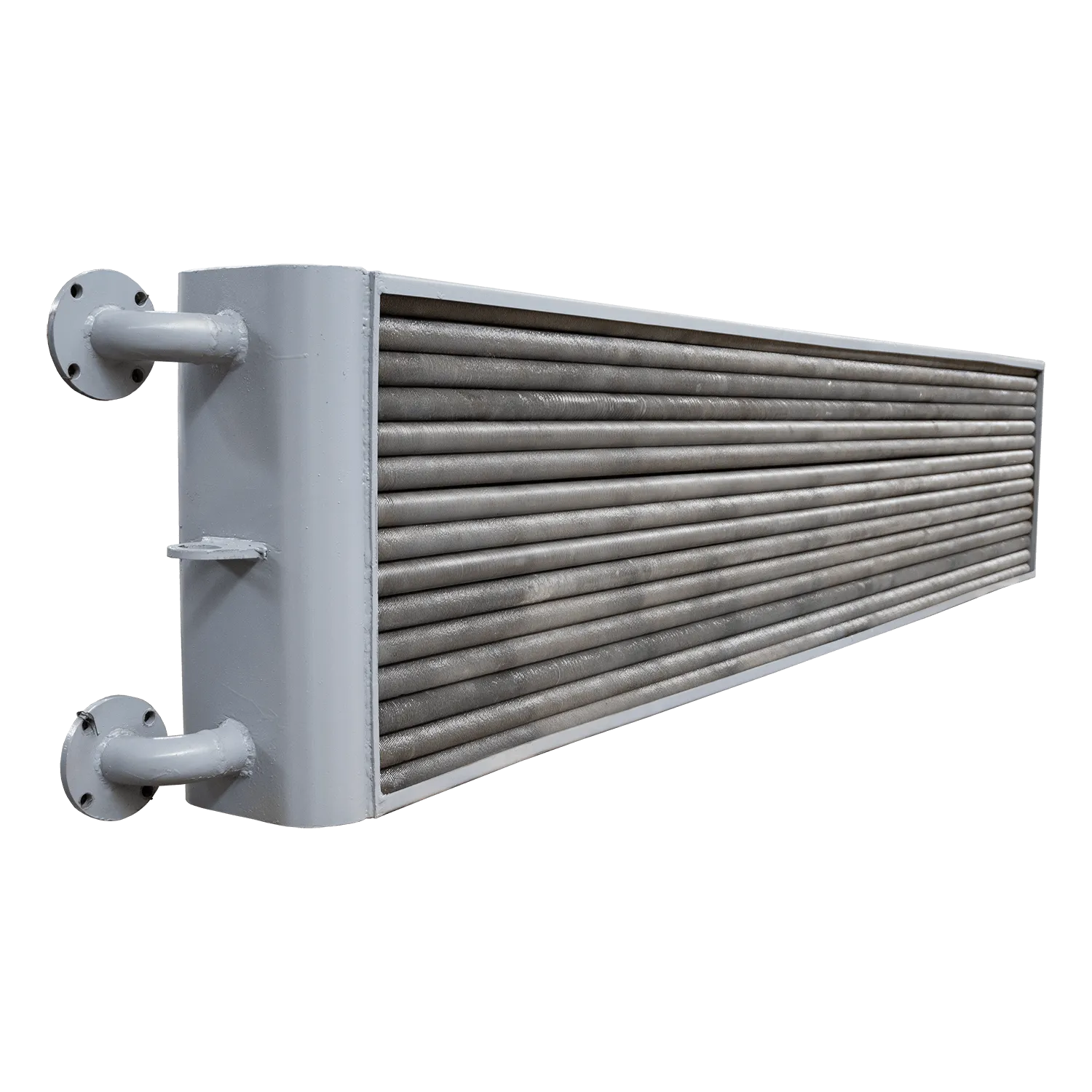

Теплообменники ТСК с биметаллическими оребренными трубами, предназначены для выработки тепла и поддержания требуемого температурного режима в сушильных и иных камерах. Применяется в текстильной промышленности, в целях осушения тканей. В деревообрабатывающей сфере, применяются для сушки древесины. Также могут быть использованы для сушки лакокрасочных поверхностей и удаления влаги с различных изделий и материалов.
Теплообменники ТСК изготавливаются в различных типоразмерах, по специальному заказу. По количеству оребренных трубок по ходу движения воздуха, теплообменник может иметь от 2х до 10ти рядов, что увеличивает возможности линейки данного оборудования. В качестве теплоносителя может быть использована горячая перегретая вода или сухой насыщенный пар. Теплообменники предназначены для эксплуатации при максимальном рабочем давлении 1,2 МПа и максимальной рабочей температуре теплоносителя 180°C. Конструктивно воздухонагреватель представляет собой жёсткий сварной металлический корпус с замкнутой гидравлической системой. Корпус изготовлен из углеродистой стали. Поверхность теплообмена изготовлена из стальных труб с алюминиевым оребрением. Трубки объединены в группы, концы которых приварены в коллектор, через которые осуществляется вход и выход теплоносителя. Для соединения с внешней системой на коллекторах имеются специальные патрубки, обеспечивающие сварное, резьбовое или фланцевое соединение. Теплопроизводительность рекомендуется регулировать с помощью управляющего блока и смесительного узла.
Рассчитывается индивидуально согласно заказу.
Рассчитывается индивидуально согласно заказу.
Пример обозначения: ТСК П-200-075-7-Ш-22/45-1-3-80/50 ♦ ТСК – Типовое обозначение ♦ П – Тип теплоносителя ♦ 200 – Типоразмер, см ♦ 075 – Типоразмер, см ♦ 7 – Рядность ♦ Ш – Расположении труб ♦ 22 – Диаметр трубы ♦ 45 – Диаметр оребрения ♦ 1 – Число ходов теплоносителя ♦ 3 – Соединение патрубков коллектора ♦ 80/50 – Условные диаметры коллекторов | Индекс | Пример | Обозначение |
| ТСК | ТСК | Теплообменник сушильных камер | |
| П | П | Тип теплоносителя: П — Пар; В — Вода | |
| A | 200 | Типоразмер стороны параллельной трубкам, см | |
| B | 075 | Типоразмер стороны рабочей плоскости теплообменника перпендикулярной трубкам, см | |
| C | 7 | Число рядов трубок по ходу движения воздуха | |
| Ш | Ш | Тип расположения труб: Ш — Шахматное; К — Коридорное | |
| d/D | 22/45 | Диаметр трубы/Диаметр оребрения 16/39; 19/43; 22/45; 25/55; 32/63 | |
| n | 1 | Число ходов теплоносителя | |
| E | 3 | Тип соединение патрубков коллектора: 1 — резьба есть; 2 — резьба нет; 3 — фланец | |
| G/G | 80/50 | Условные диаметры входных и выходных коллекторов |
