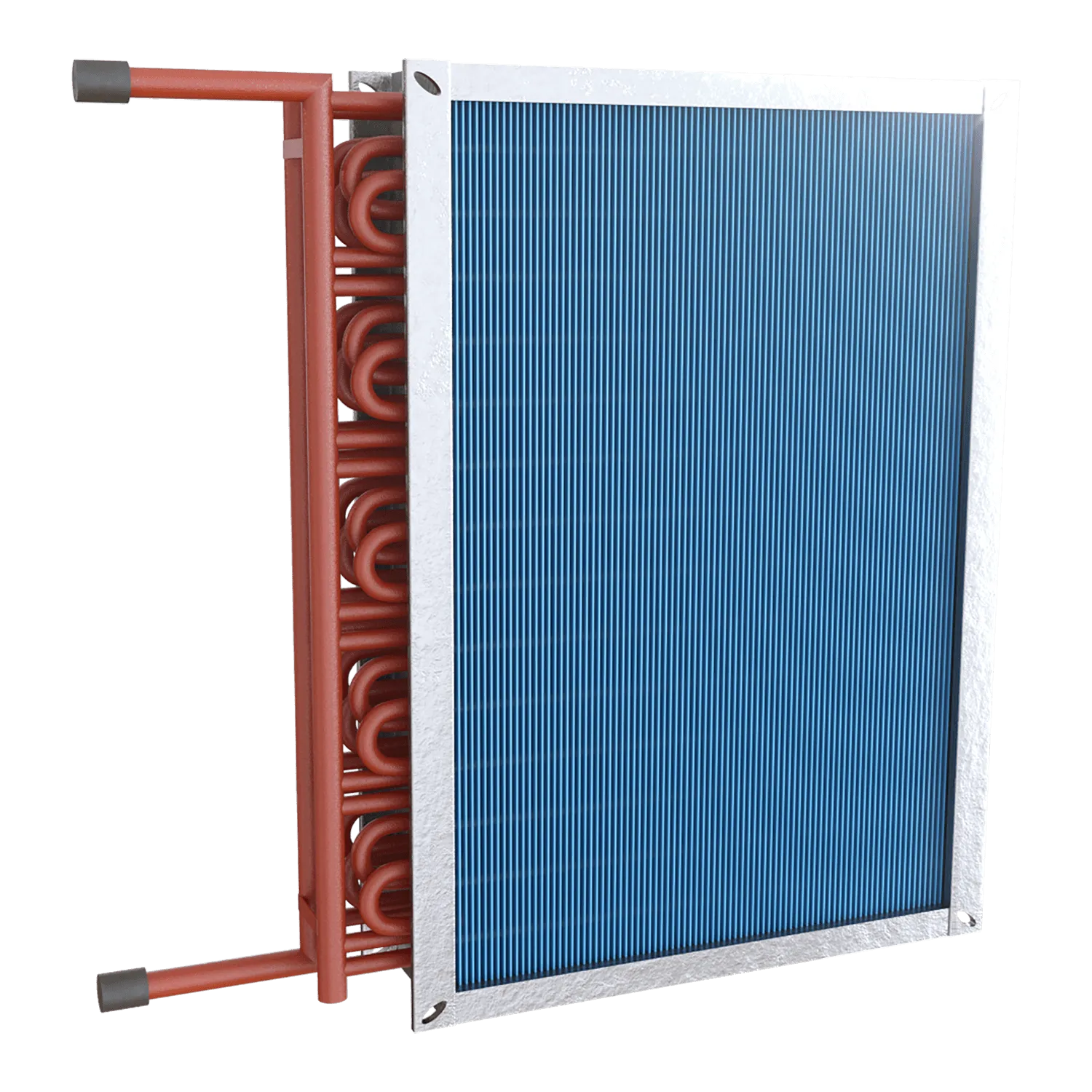

Теплообменник ВОВ

Пластинчатые медно-алюминиевые теплообменники, предназначены для охлаждения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

Аналог: КСК, КВБ, КВС, ВОВ-113.

Теплообменники ВОВ изготавливается в различных типоразмерах, размер BBB стороны рабочей плоскости теплообменника перпендикулярной трубкам, кратно B00 и B05 см. Предназначены для эксплуатации при максимальном рабочем давлении хладоносителя 1,2 МПа. В качестве теплоносителя рекомендуется использовать воду и незамерзающие смеси. Корпус изготовлен из оцинкованного стального листа. Поверхность теплообмена изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок. Теплообменник состоит из одного или более рядов медных трубок по ходу движения воздуха. Трубки объединены в группы, концы которых впаяны в коллекторы из стальных или медных труб, через которые осуществляется вход и выход теплоносителя. Для соединения с внешней системой на коллекторах имеются специальные патрубки, обеспечивающие сварное, резьбовое или фланцевое соединение. Трубные коллекторы имеют резьбовые патрубки для обезвоздушивания теплообменника и слива теплоносителя. Конструкция теплообменников может быть правого и левого исполнения, а также позволяет обеспечить как прямоточную, так и противоточную схемы подключения теплоносителя. Теплопроизводительность нагревателей рекомендуется регулировать с помощью управляющего блока и смесительного узла.

Противоточное подключение обеспечивает максимальную мощность нагревателя.
