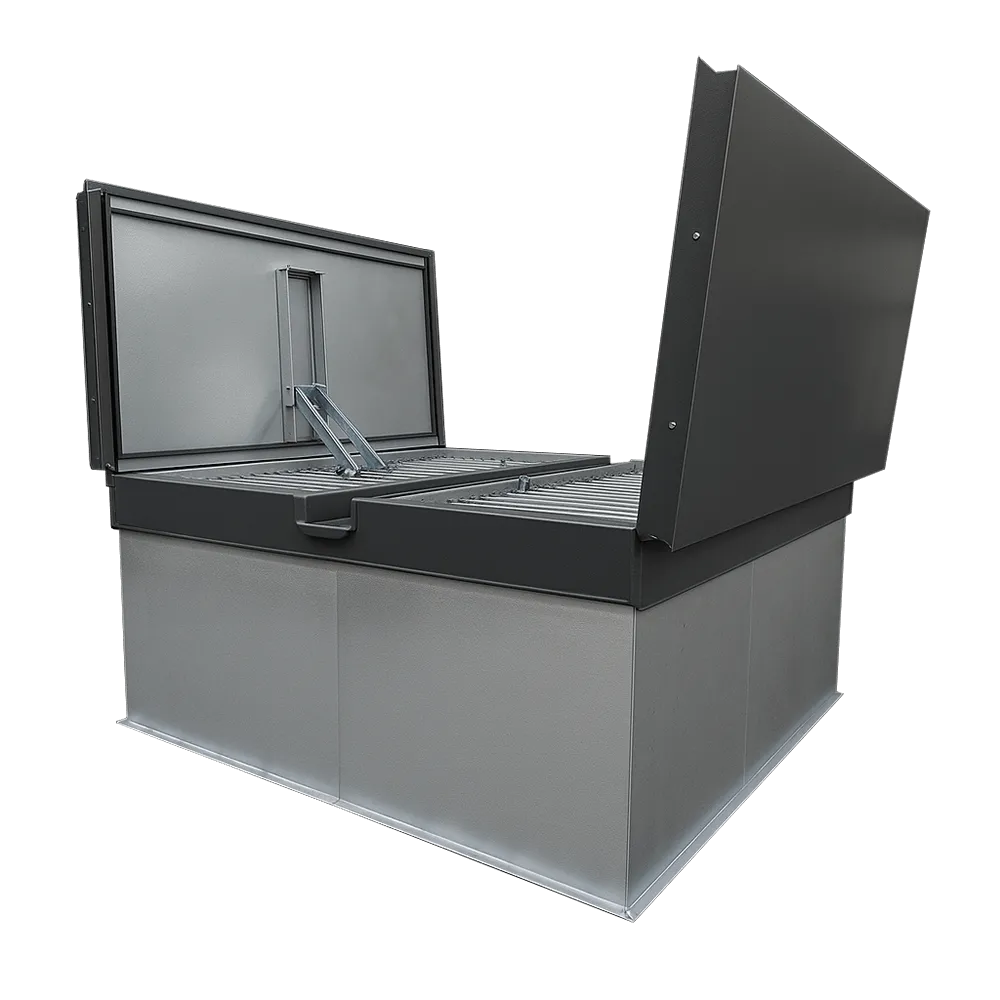

Люк дымоудаления ЛД

Люки дымоудаления предназначены для применения в системах противодымной защиты зданий и сооружений различного назначения. Основная цель удаление из помещения дым, тепло и токсичные газы возникающие во время горения, естественным или искусственным побуждением тяги. Является автоматически и дистанционно управляемым устройством. Применение дымового люка осуществляется в соответствии с требованиями КМК 2.04.05.

Люк дымоудаления состоит из утепленных или светопрозрачных крышек, стального корпуса и привода.  Корпус, выполненный из окрашенной или оцинкованной стали, в котором установлены створчатые крышки поворотного типа, крышки имеют полую коробчатую конструкцию выполненную из окрашенной стали заполненную уплотненным базальтовым волокном или светопрозрачным материалом.  Для поворота крышек применяется линейный привод с системой рычагов. По своему функциональному назначению люк применяется в качестве дымового и в нормальных условиях люк закрыт, в рабочем состоянии при возникновении пожара люк открывается для обеспечения удаления дыма из зоны задымления. Люки устанавливаются на проёмы в горизонтальном положении.

Пример обозначения:

ЛД 01-Н-1000х1000х600-ВУП-ЭМ-СУ-Р-220

♦   ЛД – Типовое обозначение

♦   01 – Исполнение, (01-одностворчатый, 02-двустворчатый)

♦   Н – Назначение, (Н-общепромышленный, К-коррозионностойкий)

♦   1000х1000х600 – Рабочее сечение, (длина, ширина, высота)

♦   ВУП – Размещение привода, (ВУП-внутреннее, НУП-наружнее)

♦   ЭМ – Тип привода, (ЭМ-электромеханический, П-пневматический)

♦   СУ – Тип створки крышки, (СВ-светопрозрачная, СУ-стальная утепленная)

♦   Р – Дополнительная комплектация, (Р-решетка защитная, З-защита от замерзания, О-ограждение)

♦   220 – Напряжение привода, (24В, 220В)
